ENTWÄSSERUNG VERKEHRSWEGEBAU
MULTI-inspect
Kontroll- und Spülschächte MULTI-inspect aus PE-HD für den Verkehrswegebau sowie für kommunale Baumaßnahmen zur Inspektion von Oberflächenwasserleitungen
Im Straßenbau und bei kommunalen Baumaßnahmen müssen die Rohrleitungshaltungen regelmäßig inspiziert, gespült und gewartet werden. Diese Wartungsarbeiten erfolgen überwiegend mittels Kamera- und Spültechnik mit Zugang über nicht begehbare Schachtsysteme. MULTI-inspect-Schachtsysteme erfüllen die fachtechnischen Anforderungen und sind optimal auf die angeschlossenen HEGLER-Rohrsysteme abgestimmt.
Für jeden Einsatz das richtige Schachtsystem
Da jede Baumaßnahme ihre Besonderheiten aufweist, sind die MULTI-inspect-Schachtsysteme in verschiedenen Ausführungen und Größen als Standardausführung oder auch projektbezogen mit individuellen Anschlussgeometrien verfügbar. Grundsätzlich unterscheidet man nachfolgende Systeme:
Kontrollschacht als Durchgangsschacht
- primär bei Regenwassertransportleitungen, aber auch für Sickerleitungen
Kontrollschacht in Huckepackanordnung
- kombinierte Anordnung von Transportrohr mit darüberliegendem Sickerrohr (Huckepackleitung)
| - MULTI-inspect 400 | Kontroll- und Spülschacht, Durchgangsschacht bis Nennweite DN 400 |
| - MULTI-inspect 600 | Kontroll- und Spülschacht, Durchgangsschacht bis Nennweite DN 400 |
| - MULTI-inspect 600 DUO | Kontroll- und Spülschacht, Huckepackanordnung bis DN 400 |
| - MULTI-inspect MONO | Kontroll- und Spülschacht, Durchgangsschacht bis Nennweite DN 600 |
| - MULTI-inspect DUO | Kontroll- und Spülschacht, Huckepackanordnung bis DN 600 |
ENTWÄSSERUNG VERKEHRSWEGEBAU

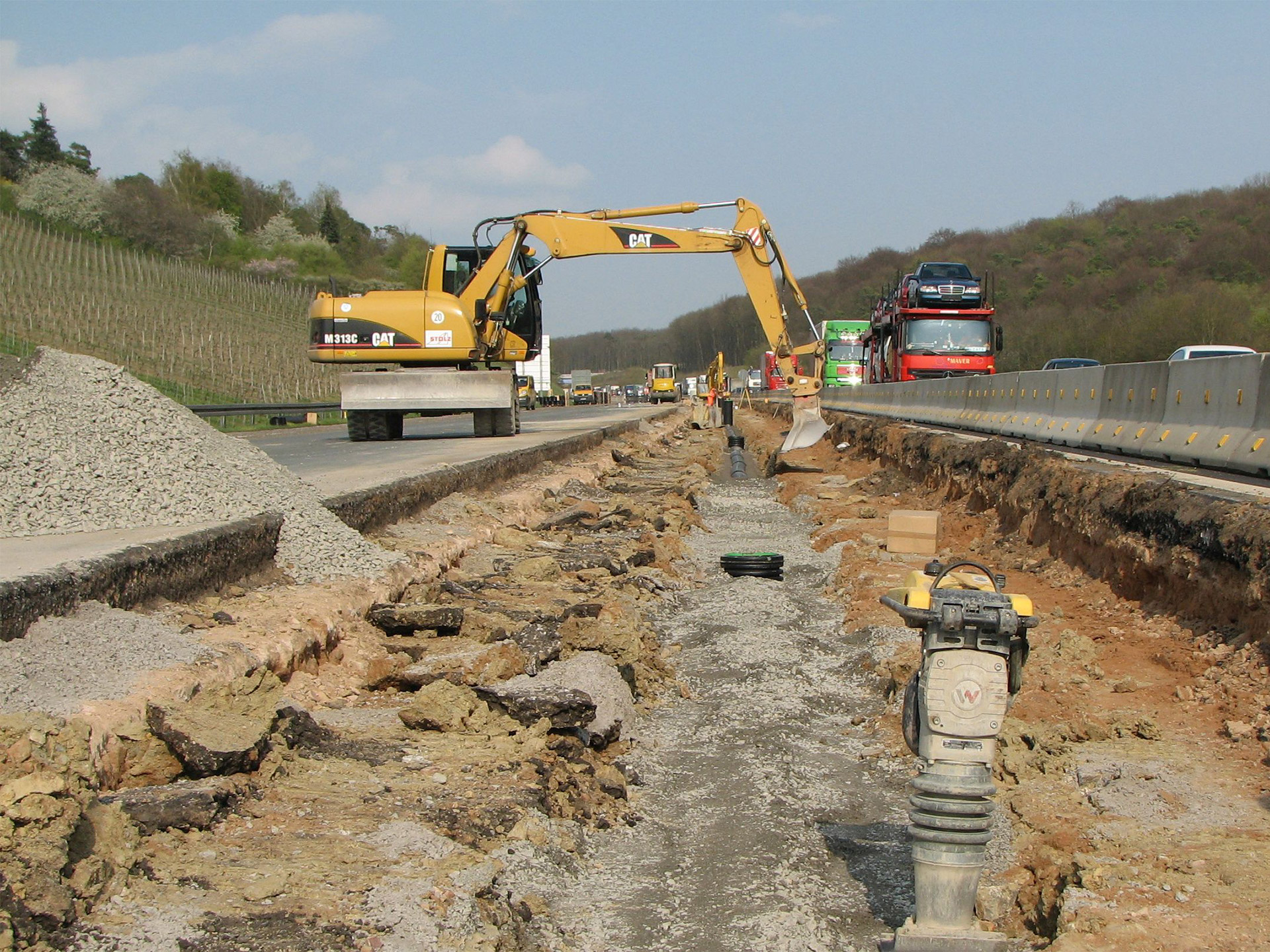

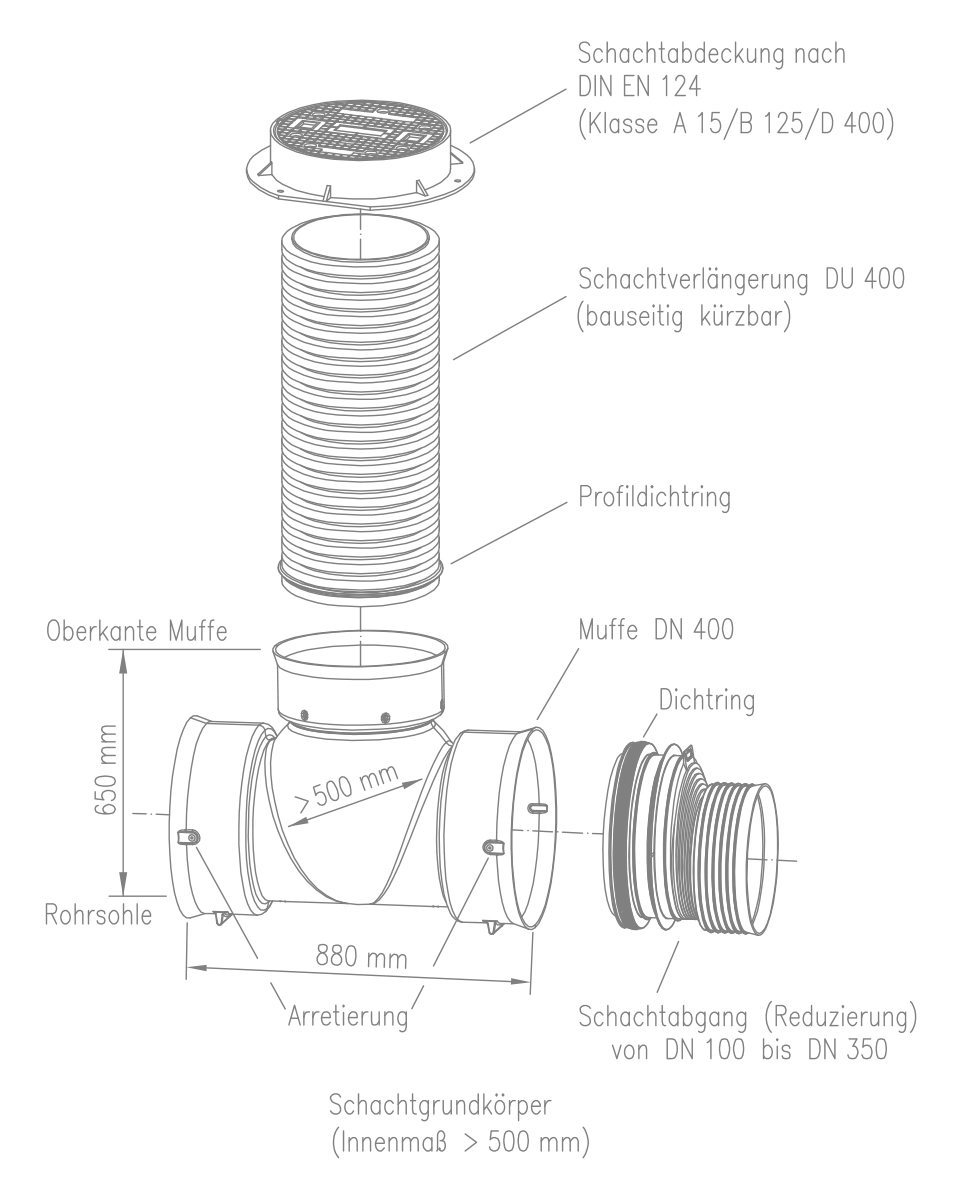

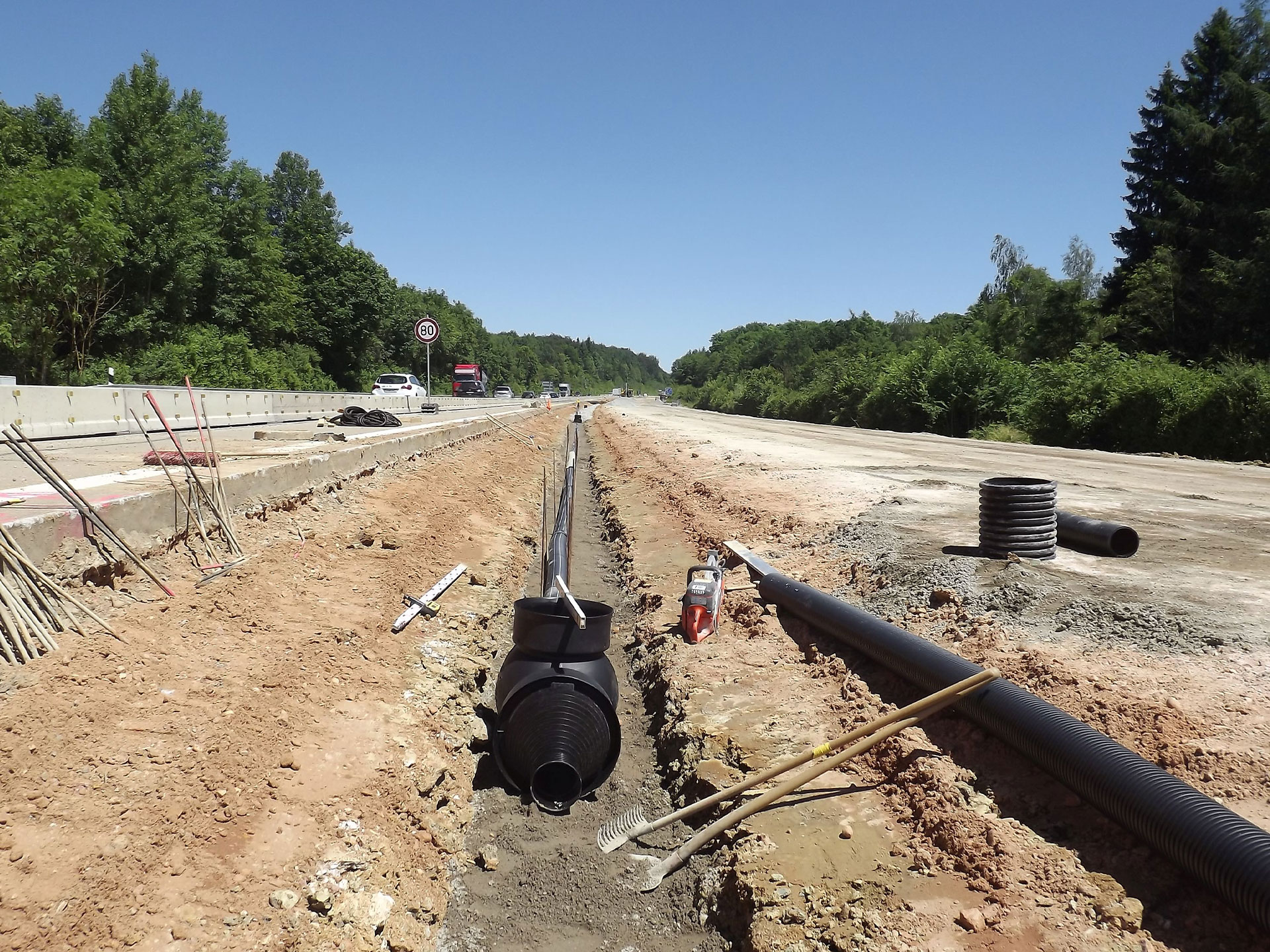

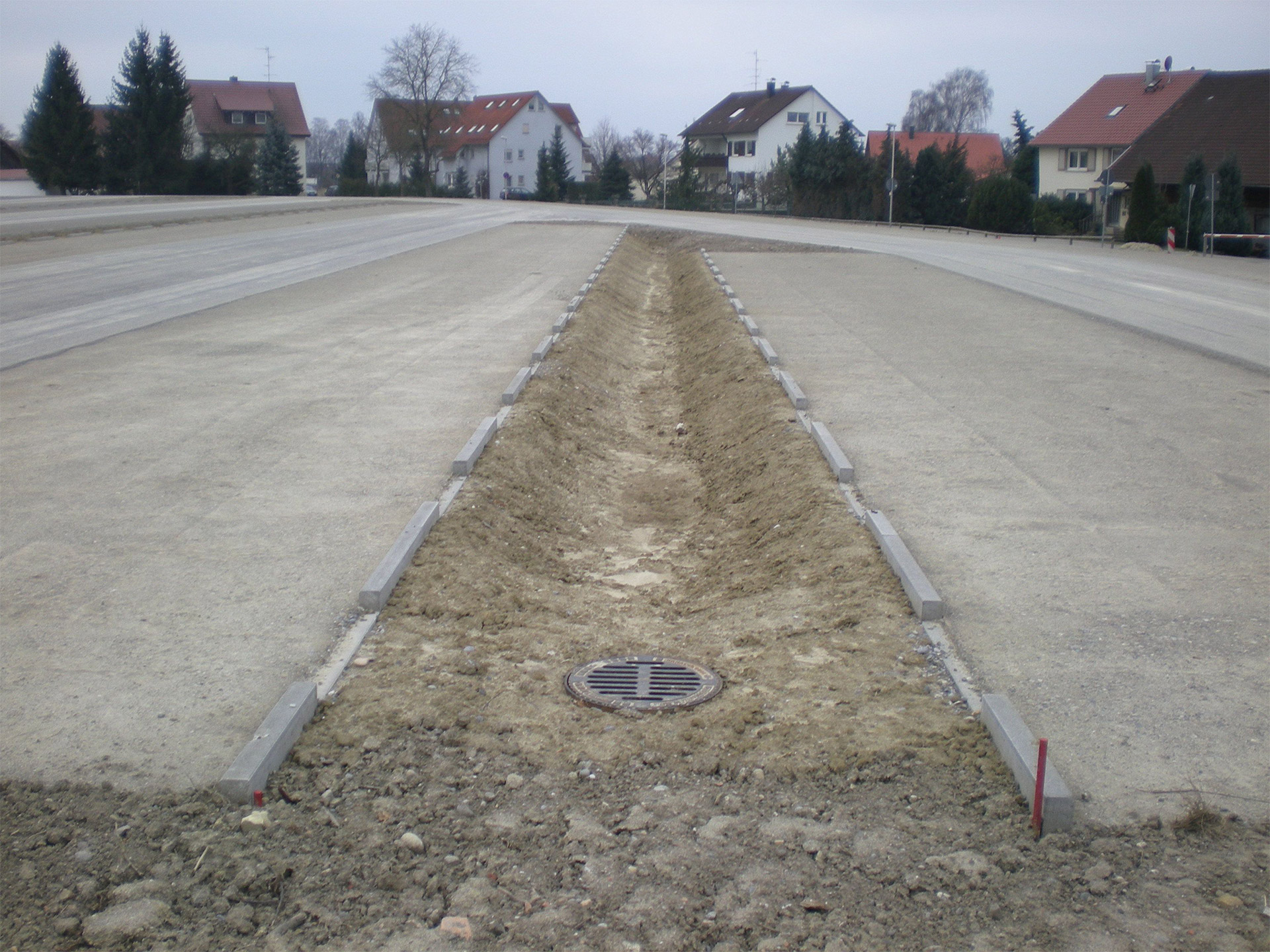

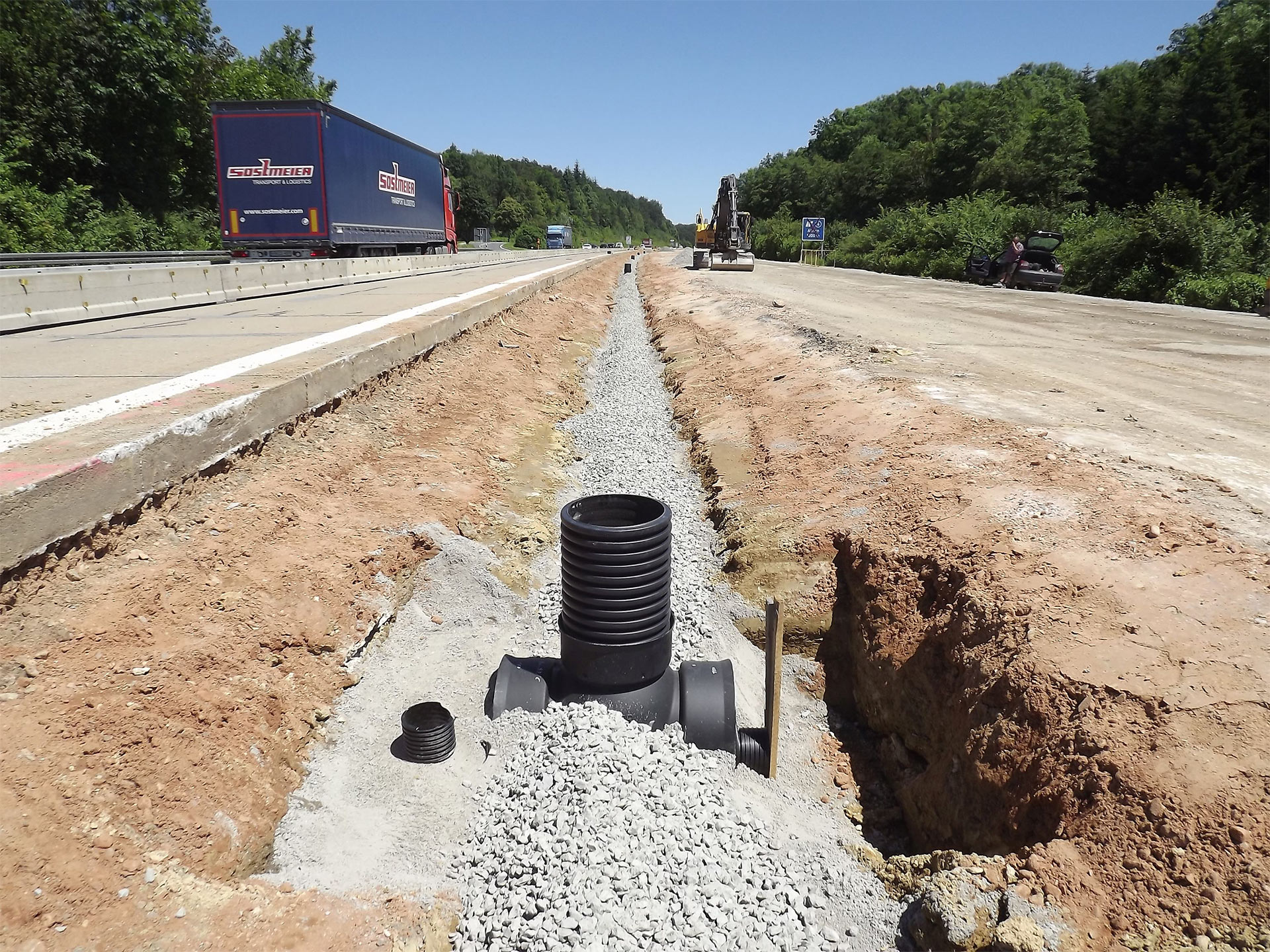

MULTI-inspect 400
Kontroll- und Spülschacht aus PE-HD für den Verkehrswegebau und bei speziellen Anforderungen
bis zu einer Rohrnennweite DN 400
bis zu einer Rohrnennweite DN 400
Anwendung
Der Einsatzbereich von MULTI-inspect 400 schließt alle Bereiche für die Ableitung von Drän- und Oberflächenwasser im Verkehrswegebau ein.
Aufgrund der kompakten Abmessungen wird dieser Schacht besonders bei schwer zugänglichen Abschnitten oder bei beengten Einbausituationen eingesetzt, beispielsweise bei schmalen Mittelstreifen, Mulden oder vor Betongleitwänden.
- mediendichtes Schachtsystem nach
DIN EN ISO 13259 bzw. DIN EN 1610 - monolithische Bauweise aus PE-HD
- anwendungsgerechte Kontroll- und Spülmöglichkeit
- durchgehendes Rohr-/Sohlgerinne
- Grundkörperinnenmaß > 500 mm
- Schachtverlängerung DU 400
- Nennweitenspektrum DN 100 bis DN 400
- Schachtgrundkörper mit zwei Anschlüssen 180° - objektbezogene Sondergeometrien auf Anfrage
- Reduzierungen DN 100 bis DN 350 mit zugfester Arretierung (patentrechtlich geschützt)
- Setzungsnocken in der Steigrohrmuffe zur Vermeidung von Bauschäden
- funktionssicherer Anschluss von Regenwasserkanal- bzw. Sickerrohren
- geeignet für SWL 60 im Verkehrswegebau
- schmale Baubreite
- geringe Nutzhöhe des Grundkörpers 0,65 m
- Einbautiefe t ≥ 0,90 m (Schachtsohle – OK/Abdeckung)
- ideal bei beengten Platzverhältnissen
und geringen Einbautiefen - bruch- und rissfest, auch bei
niedrigen Temperaturen - bestes Abriebverhalten
- geringes Gewicht, leichtes Baustellenhandling, einfache Montage
- umweltfreundlich und recyclebar
- unabhängiger Lastabtrag von der Schachtverlängerung auf den Grundkörper
- Abdeckung DIN EN 124, Klasse B 125 und D 400
- hohe Kombinationsvielfalt
- optional als Einlaufschacht in der Muldenentwässerung
- langlebig, hohe Nutzungsdauer von PE-HD
Downloadbereich
- Prospekte|
- Produktdaten|
- Systemzeichnungen
ENTWÄSSERUNG VERKEHRSWEGEBAU

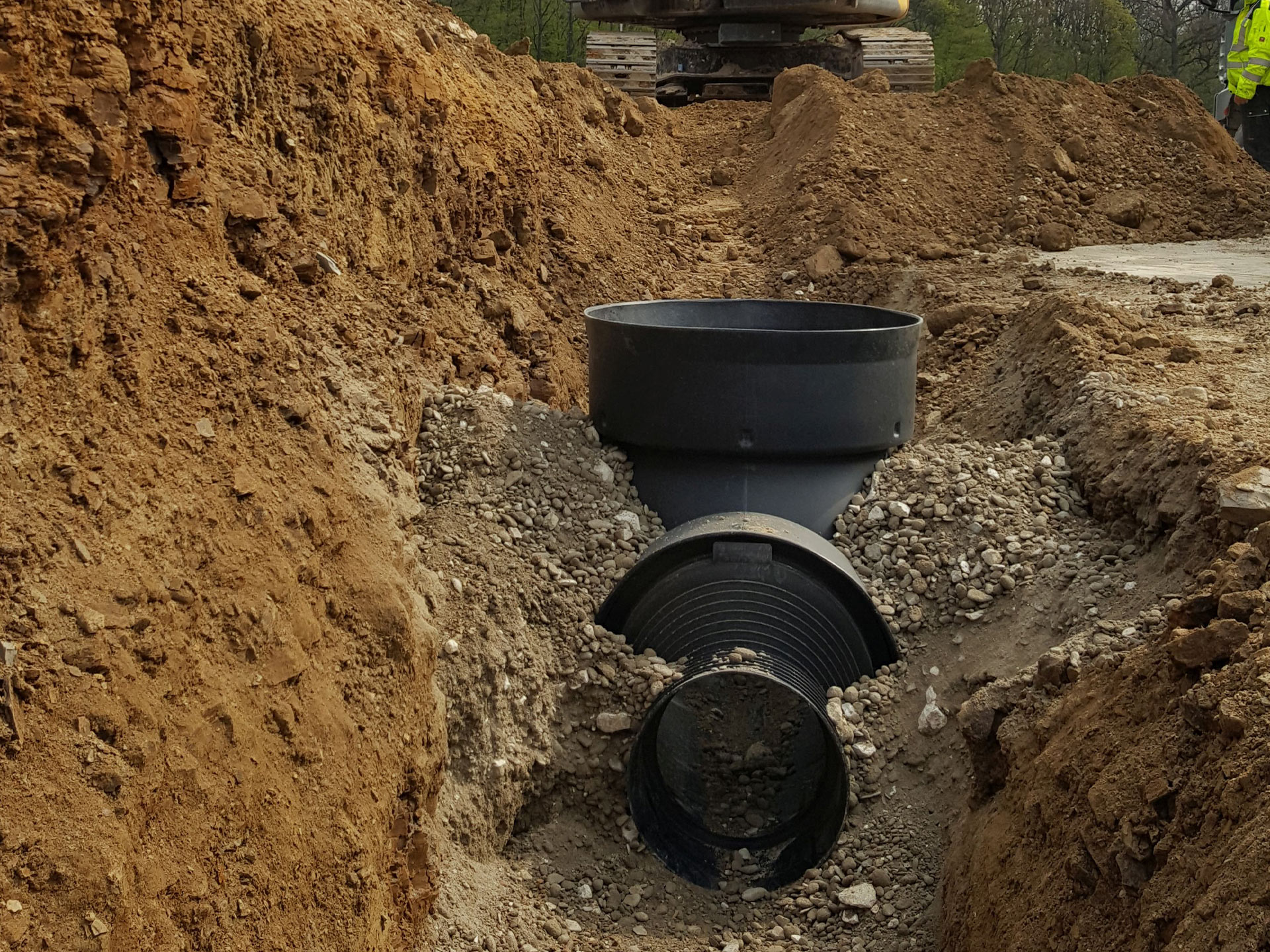

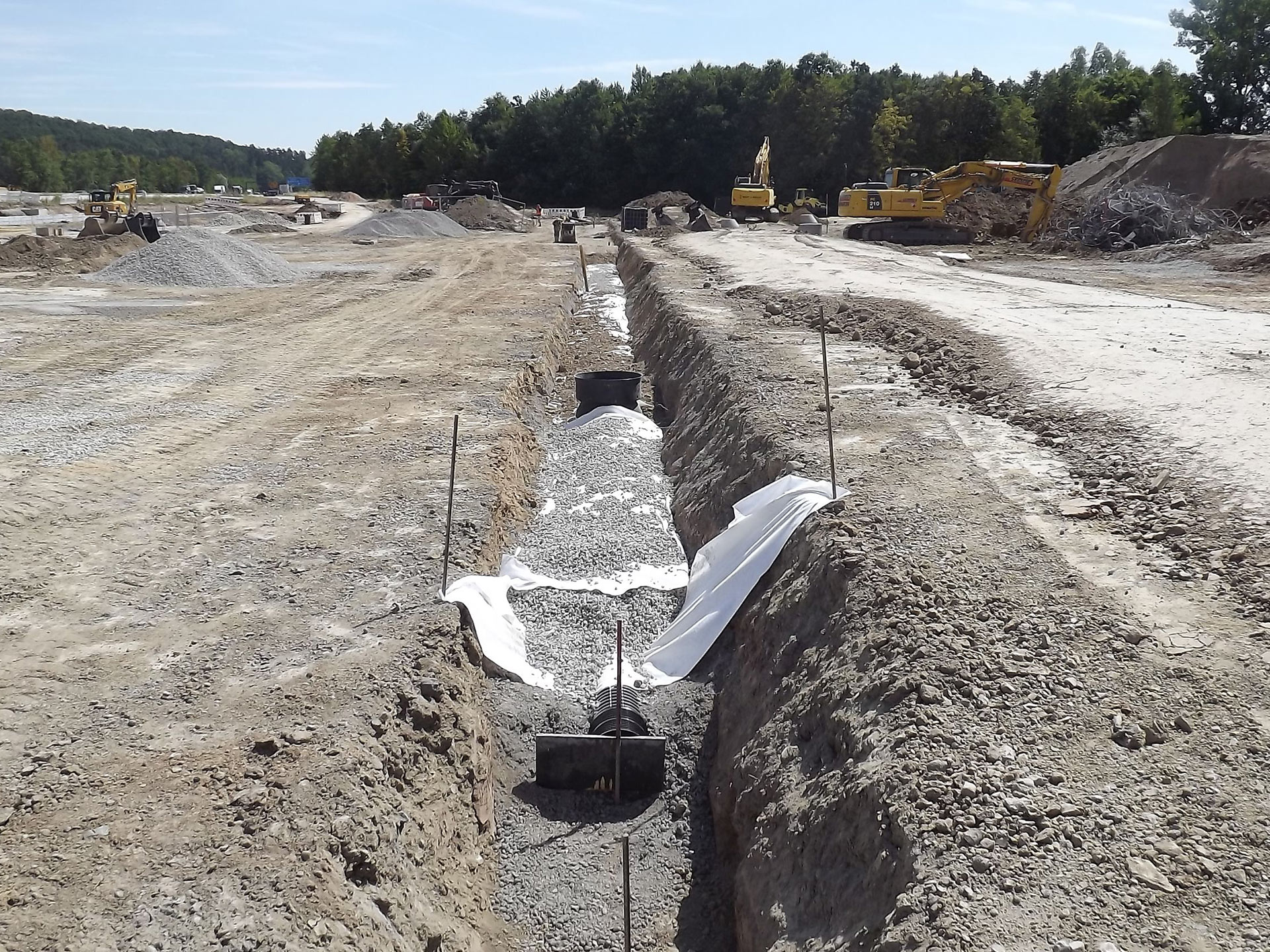

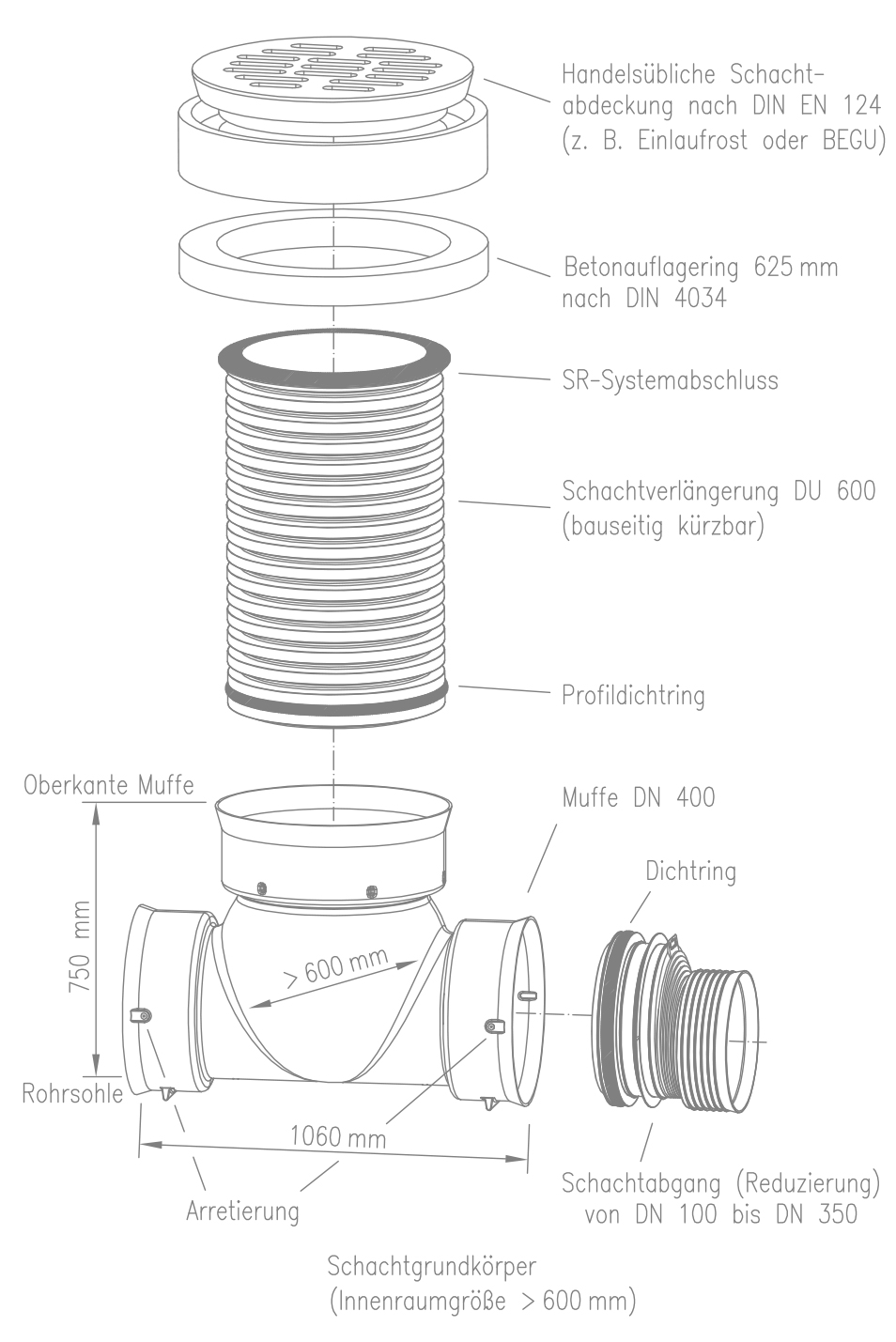

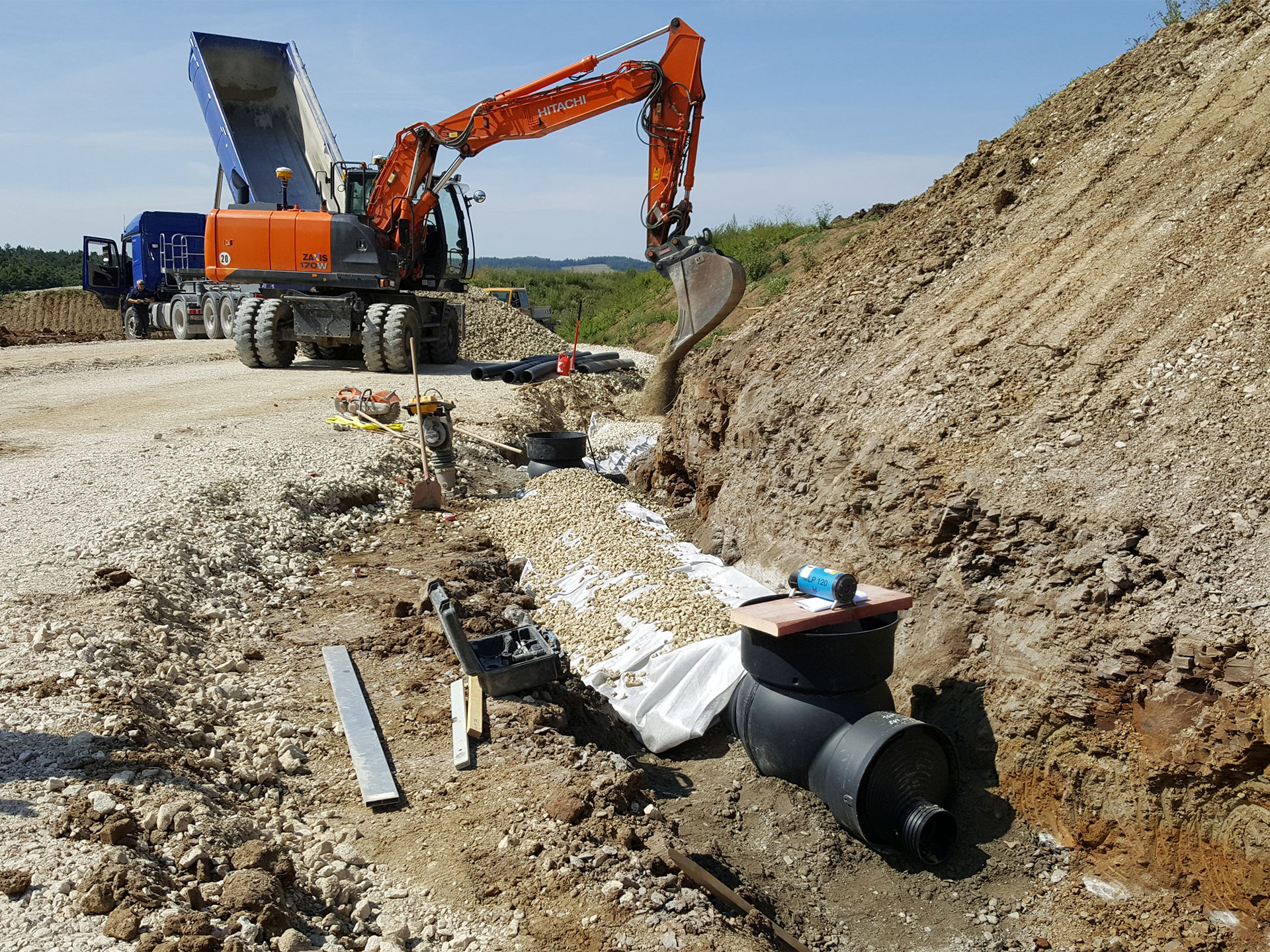

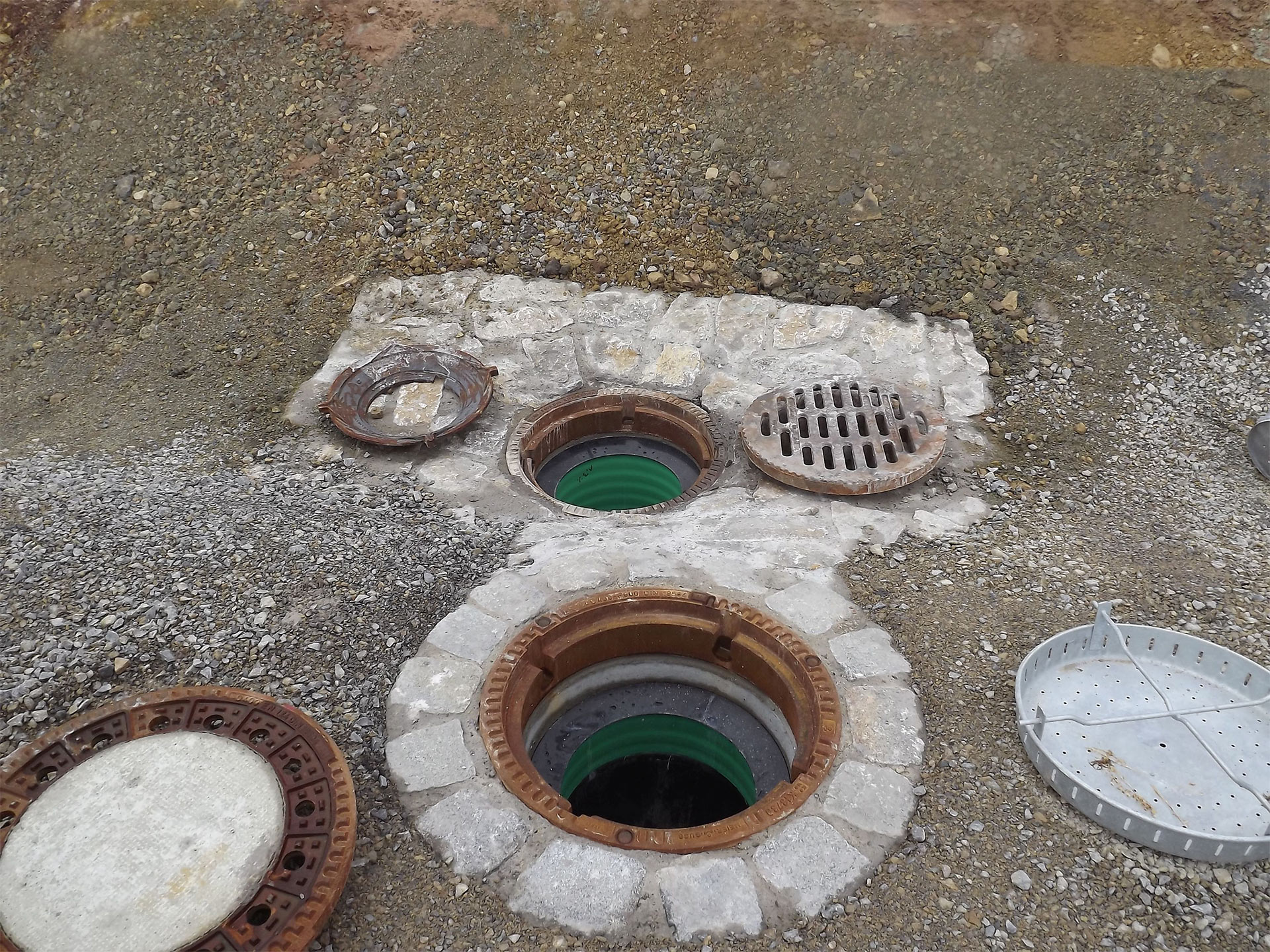

MULTI-inspect 600
Kontroll- und Spülschacht aus PE-HD für den Verkehrswegebau
bis zu einer Rohrnennweite DN 400
bis zu einer Rohrnennweite DN 400
Anwendung
Als reiner Kontroll- und Spülschacht kann der MULTI-inspect 600 in allen Bereichen des Straßenquerschnittes eingebaut werden. Durch seine geringe Bauhöhe ist der ideale Einsatz im Randbereich der Straßenführung als Muldeneinlaufschacht hervorzuheben. Hier kann er mit jeder handelsüblichen Abdeckung (mit/ohne Einlaufrost) nach DIN EN 124 (625 mm) kombiniert werden.
- mediendichtes Schachtsystem
nach DIN EN ISO 13259 bzw. DIN EN 1610 - monolithische Bauweise aus PE-HD
- anwendungsgerechte Kontroll- und Spülmöglichkeit
- durchgehendes Rohr-/Sohlgerinne
- Grundkörperinnenmaß > 600 mm
- Schachtverlängerung DU 600
- Nennweitenspektrum DN 100 bis DN 400
- Schachtgrundkörper mit zwei Anschlüssen
180° - objektbezogene Sondergeometrien
auf Anfrage - Reduzierungen DN 100 bis DN 350 mit zugfester Arretierung (patentrechtlich geschützt)
- Setzungsnocken in der Steigrohrmuffe
zur Vermeidung von Bauschäden
- funktionssicherer Anschluss von Regenwasserkanal- bzw. Sickerrohren
- geeignet für SWL 60 im Verkehrswegebau
- geringe Nutzhöhe des Grundkörpers 0,75 m
- Einbautiefe t ≥ 1,00 m (Schachtsohle – OK/Abdeckung)
- ideal bei beengten Platzverhältnissen
und geringen Einbautiefen - bruch- und rissfest, auch bei
niedrigen Temperaturen - bestes Abriebverhalten
- geringes Gewicht, leichtes Baustellenhandling, einfache Montage
- umweltfreundlich und recyclebar
- unabhängiger Lastabtrag von der Schachtverlängerung auf den Grundkörper
- handelsübliche Abdeckung DIN EN 124 (625 mm)
- hohe Kombinationsvielfalt
- optional als Einlaufschacht in der Muldenentwässerung
- langlebig, hohe Nutzungsdauer von PE-HD
Downloadbereich
- Prospekte|
- Produktdaten|
- Systemzeichnungen
ENTWÄSSERUNG VERKEHRSWEGEBAU

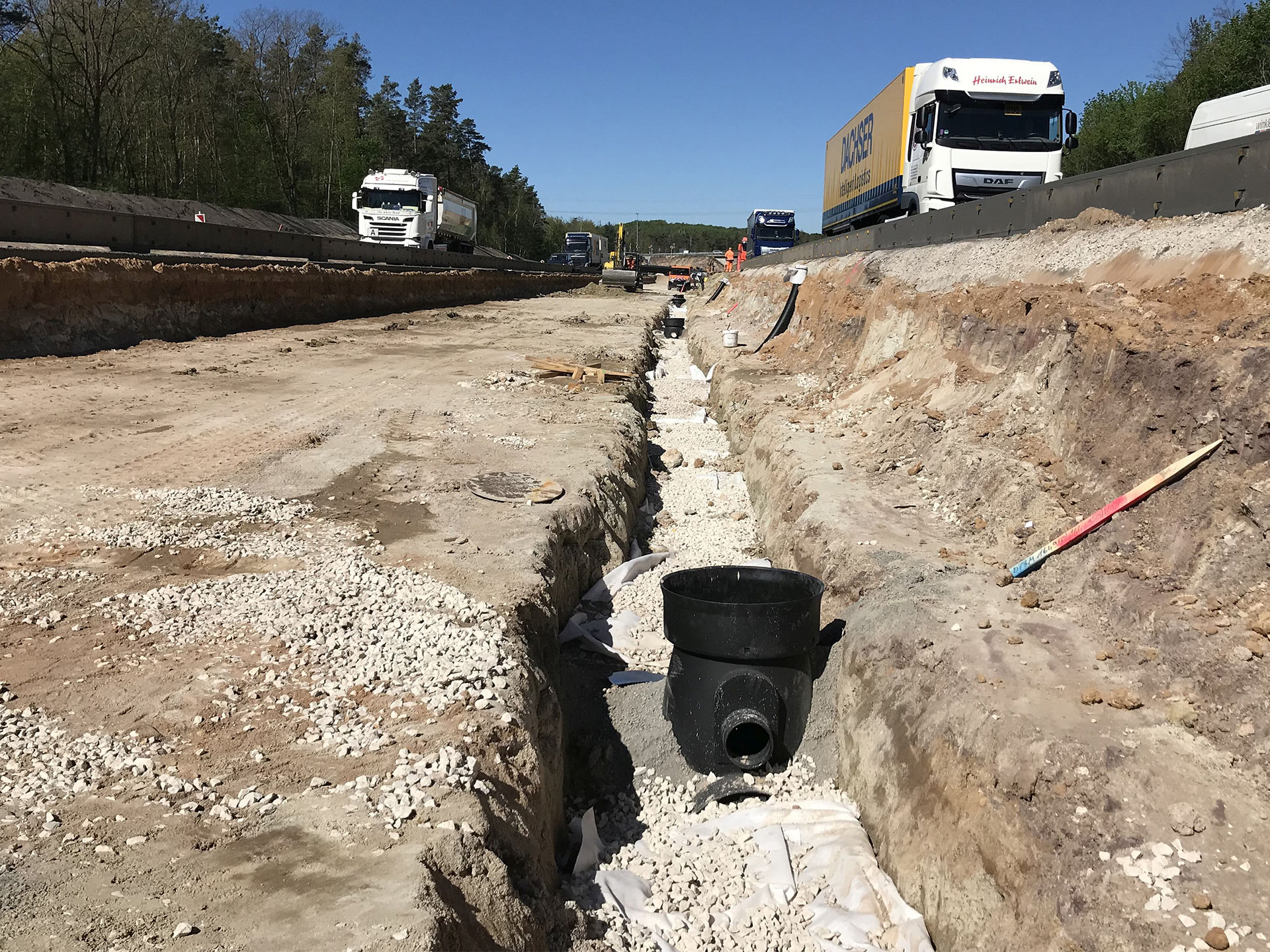

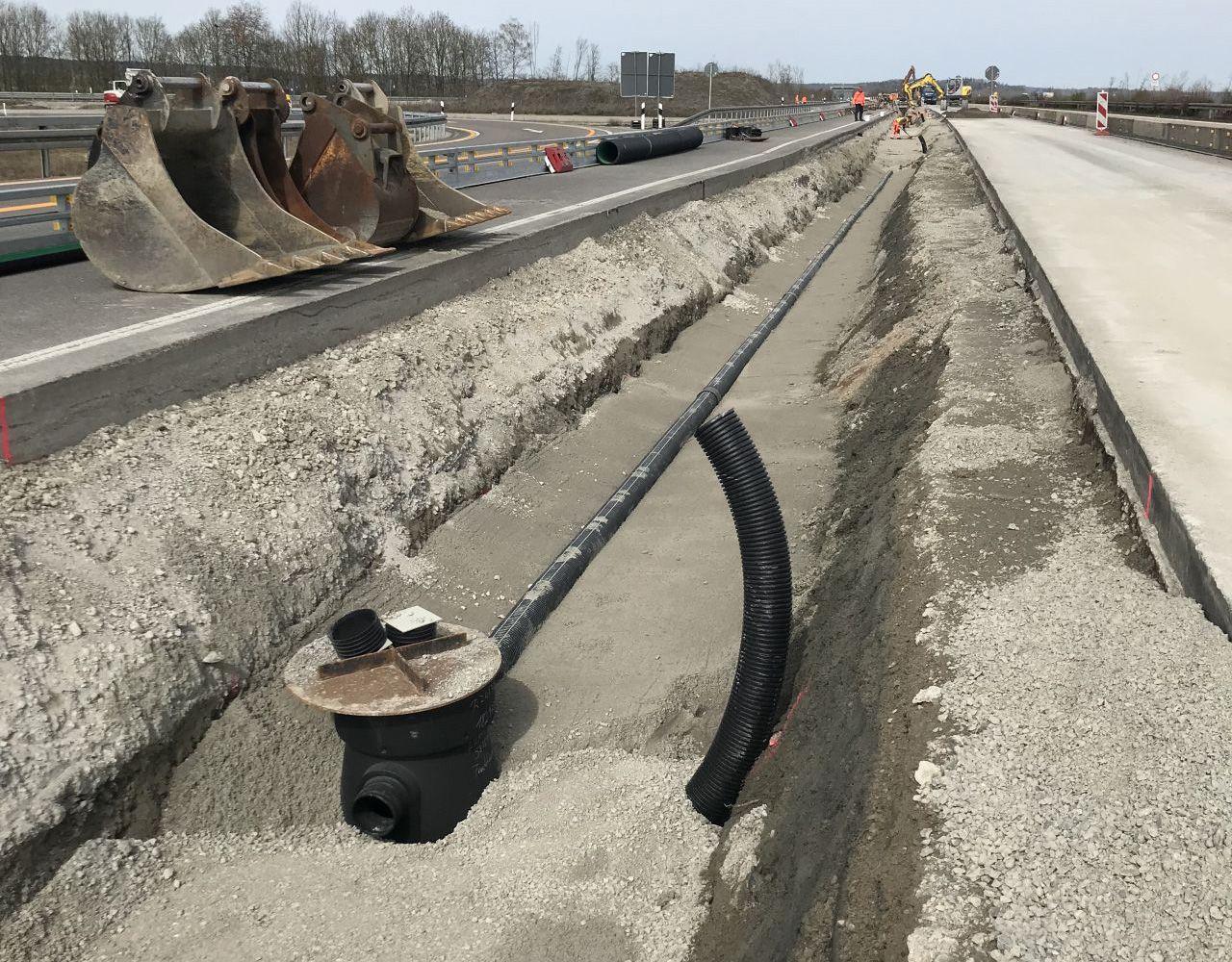

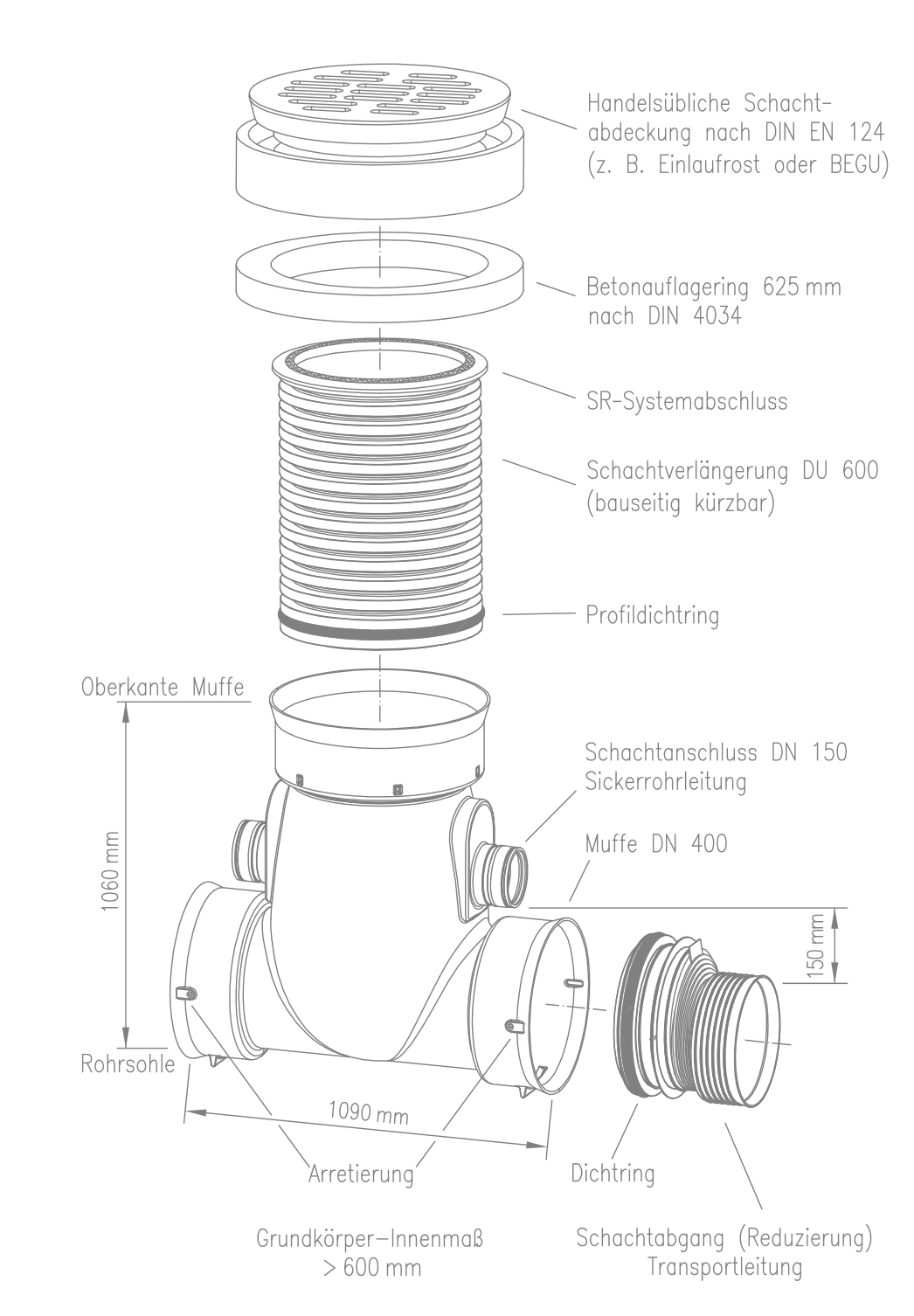

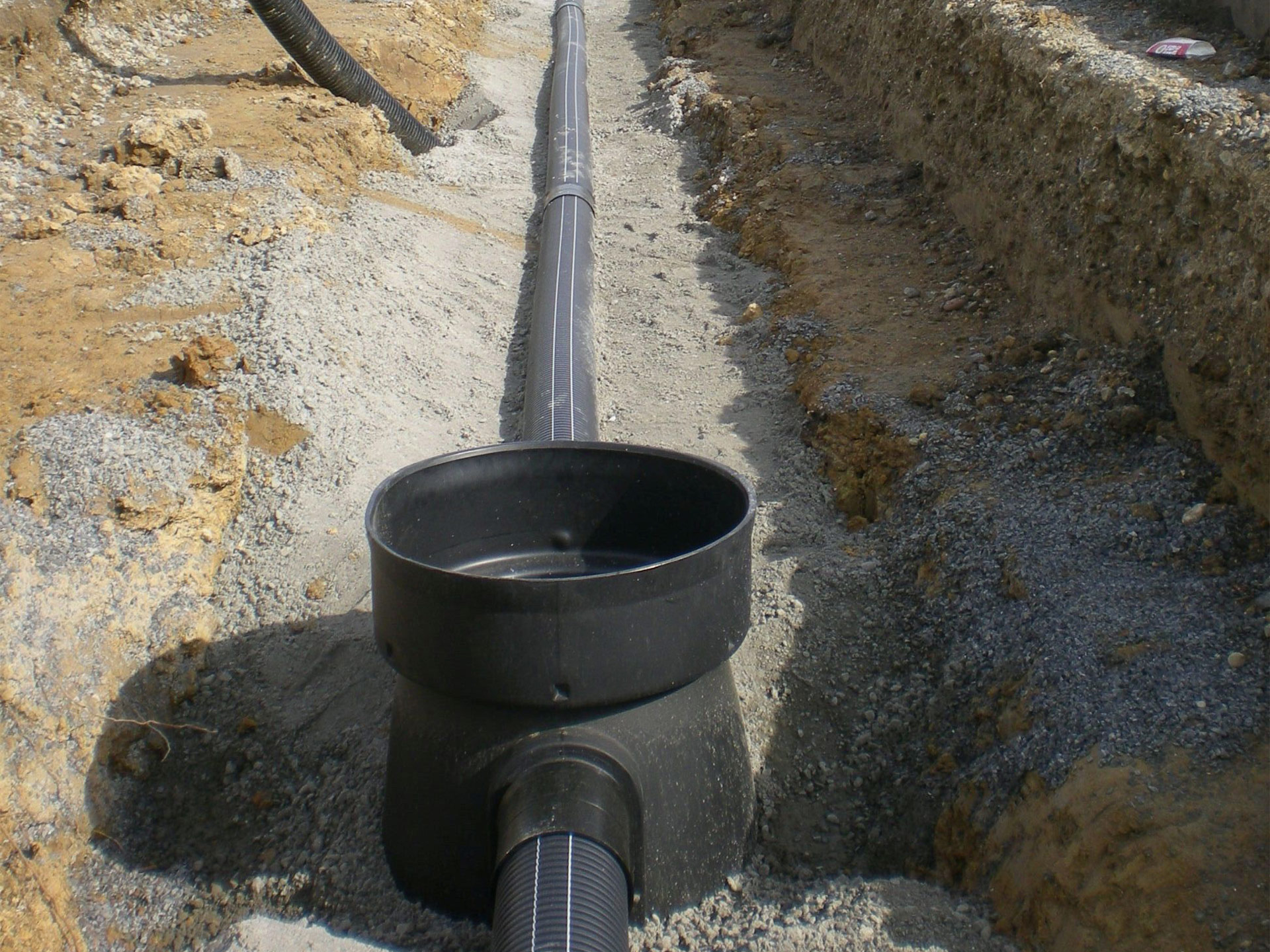

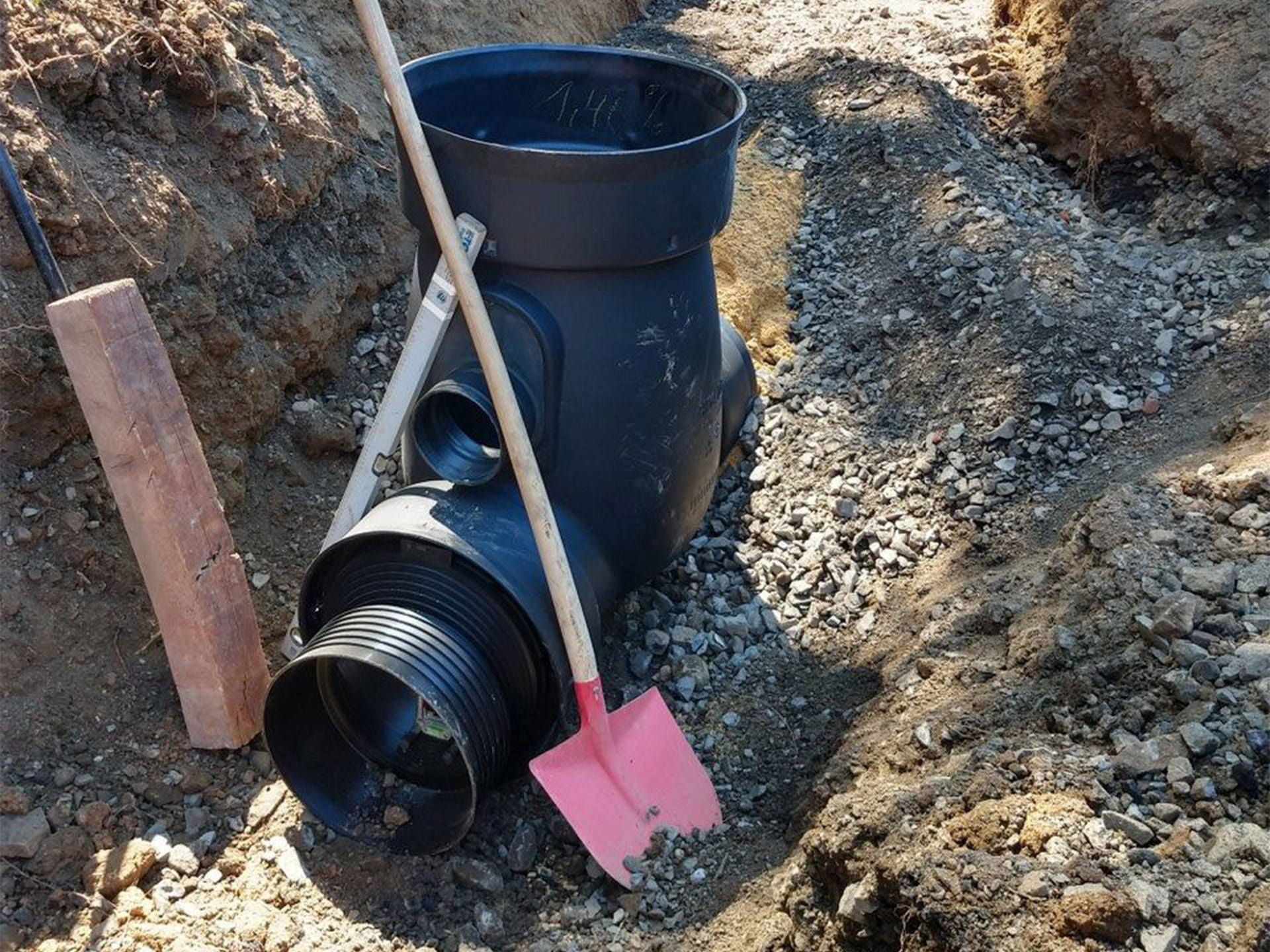

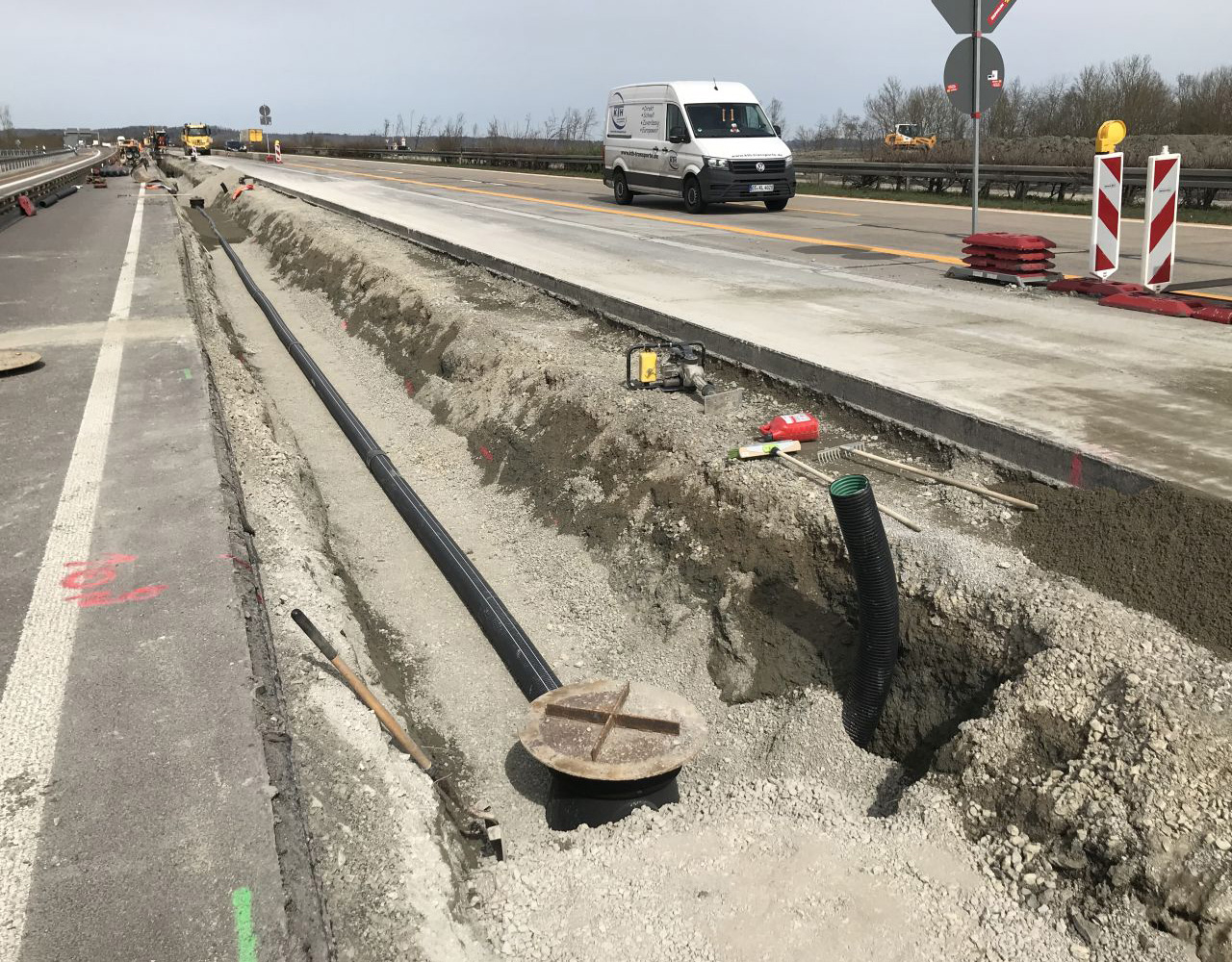

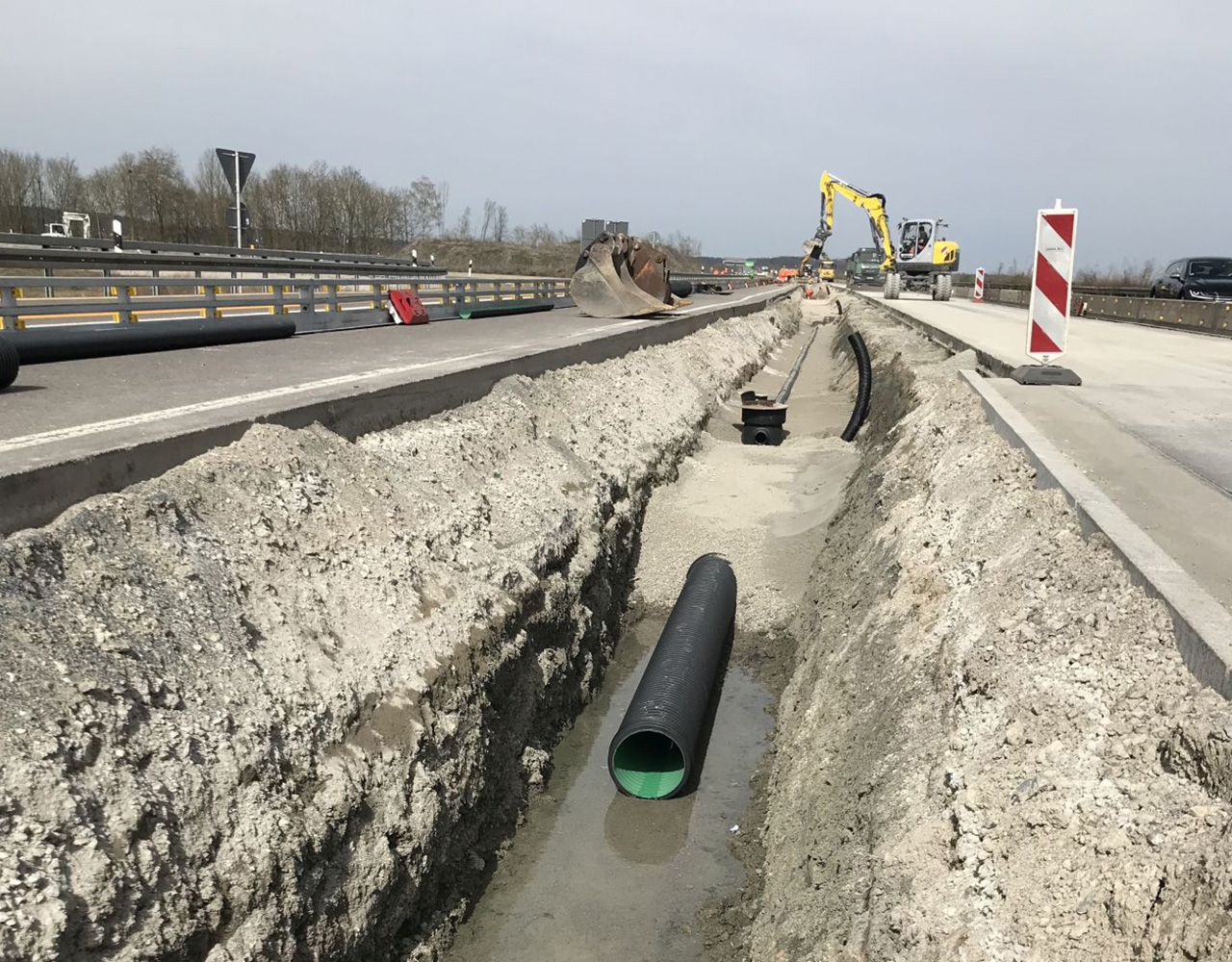

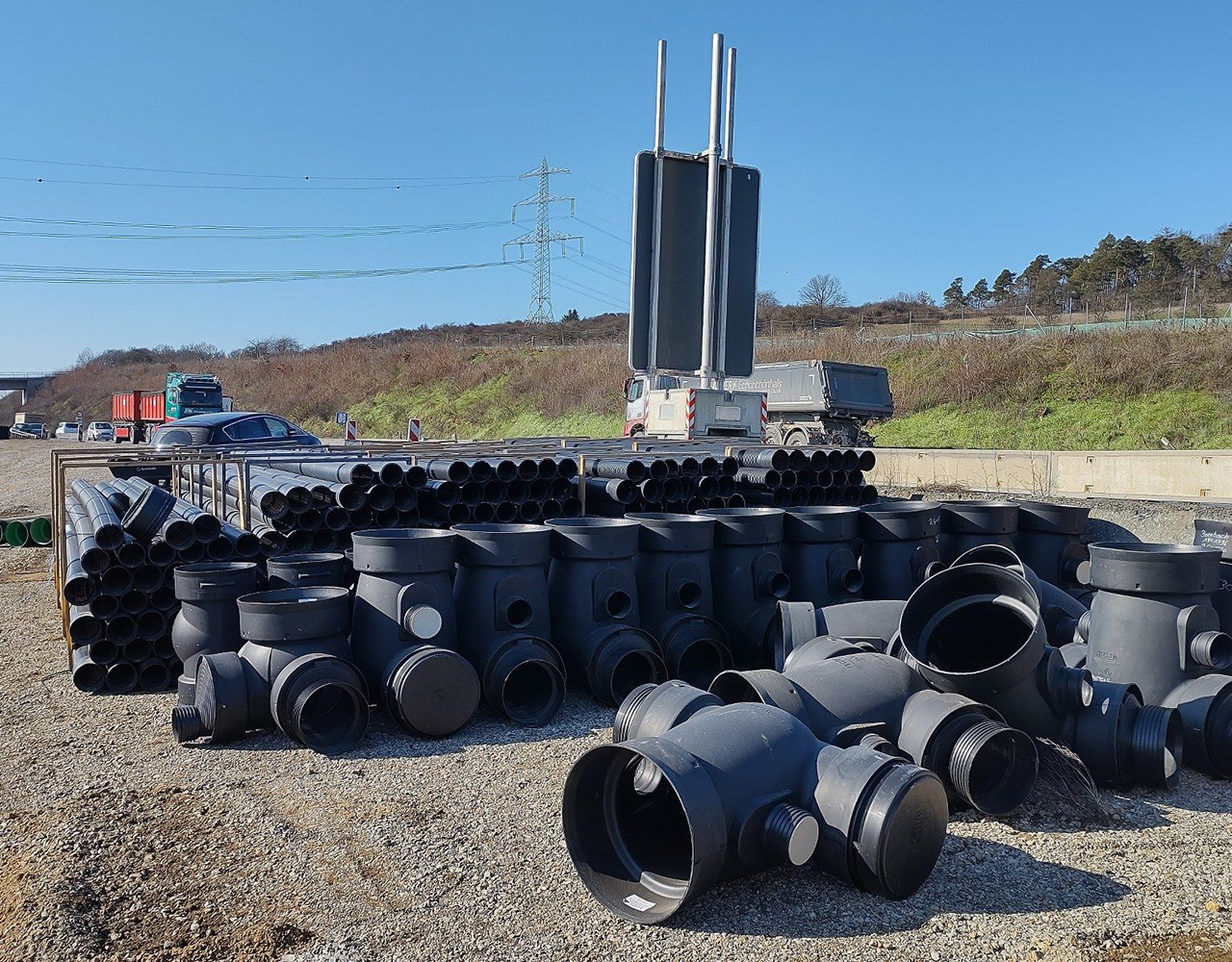

MULTI-inspect 600 DUO
Kontroll- und Spülschacht aus PE-HD für den Verkehrswegebau
in Huckepackanordnung bis zu einer Rohrnennweite DN 400
in Huckepackanordnung bis zu einer Rohrnennweite DN 400
Anwendung
Der MULTI-inspect 600 DUO gewährleistet als Kontrollschacht in Huckepackanordnung mit einer Transportleitung die Ableitung des Oberflächenwassers und mit der zusätzlichen darüberliegenden Sickerleitung die Aufnahme von anfallendem Sickerwasser zur fachgerechten Dränage des Straßenplanums. Diese Leitungsführung in Huckepackanordnung vereint technische und wirtschaftliche Vorteile während der Ausführung der Straßenentwässerung und deren Betrieb.
- kombinierter Anschluss von Transport- und Sickerleitungen in Huckepackanordnung
- mediendichtes Schachtsystem
nach DIN EN ISO 13259 bzw. DIN EN 1610 - monolithische Bauweise aus PE-HD
- anwendungsgerechte Kontroll- und Spülmöglichkeit
- durchgehendes Rohr-/Sohlgerinne
- Grundkörperinnenmaß > 600 mm
- Schachtverlängerung DU 600
- Nennweitenspektrum DN 100 bis DN 400
- Schachtgrundkörper mit zwei Anschlüssen
180° - objektbezogene Sondergeometrien
auf Anfrage - Reduzierungen DN 100 bis DN 350 mit zugfester Arretierung (patentrechtlich geschützt)
- Setzungsnocken in der Steigrohrmuffe
zur Vermeidung von Bauschäden
- funktionssicherer Anschluss von Regenwasserkanal- bzw. Sickerrohren
- Huckepackanordnung mit 15 cm Regelabstand
- geeignet für SWL 60 im Verkehrswegebau
- geringe Nutzhöhe des Grundkörpers 1,06 m
- Einbautiefe t ≥ 1,32 m (Schachtsohle – OK/Abdeckung)
- ideal bei beengten Platzverhältnissen
und geringen Einbautiefen - bruch- und rissfest, auch bei
niedrigen Temperaturen - bestes Abriebverhalten
- geringes Gewicht, leichtes Baustellenhandling, einfache Montage
- umweltfreundlich und recyclebar
- unabhängiger Lastabtrag von der Schachtverlängerung auf den Grundkörper
- handelsübliche Abdeckung DIN EN 124 (625 mm)
- hohe Kombinationsvielfalt
- optional als Einlaufschacht in der Muldenentwässerung
- langlebig, hohe Nutzungsdauer von PE-HD
Downloadbereich
- Prospekte|
- Produktdaten|
- Systemzeichnungen
ENTWÄSSERUNG VERKEHRSWEGEBAU

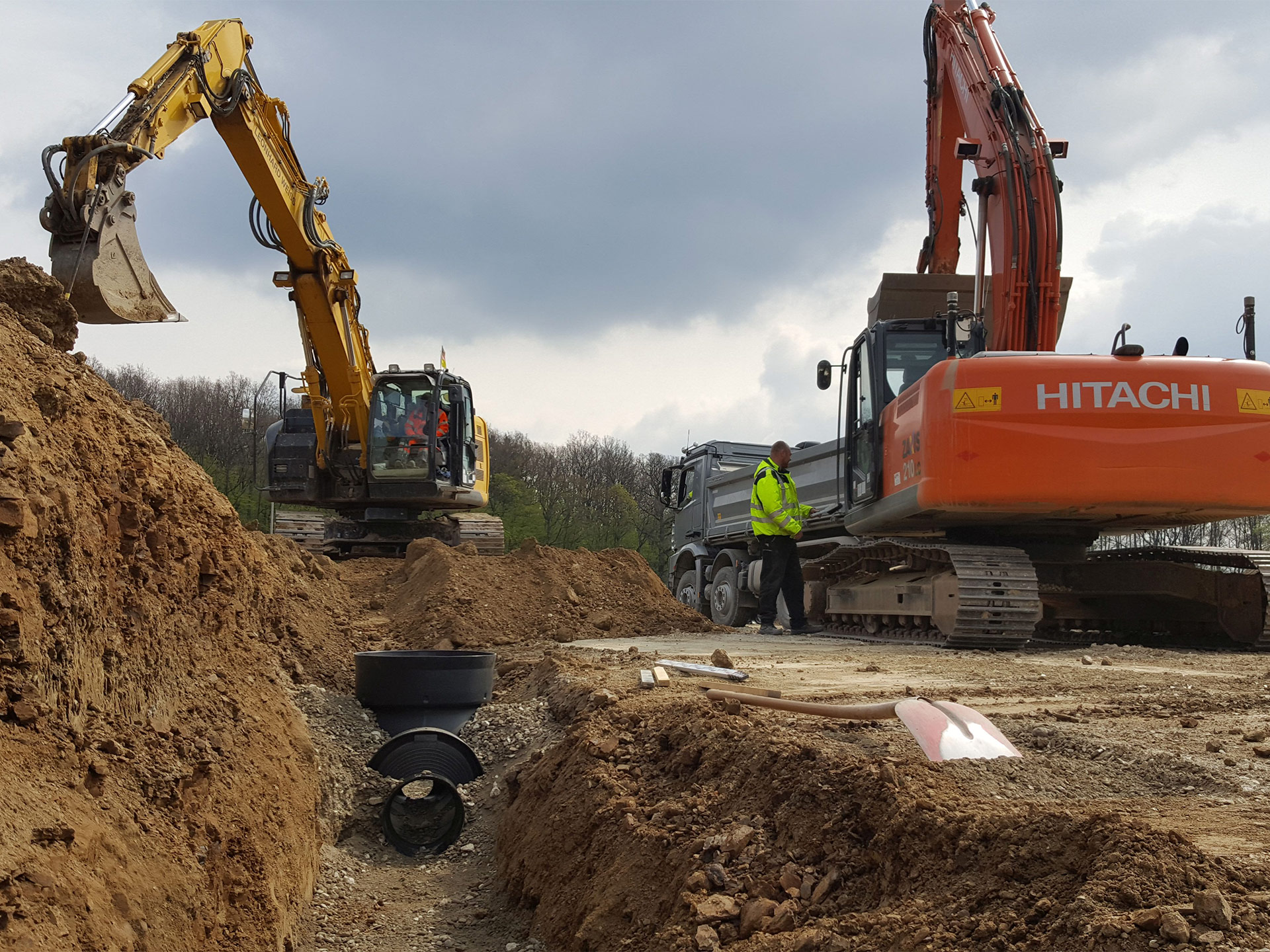

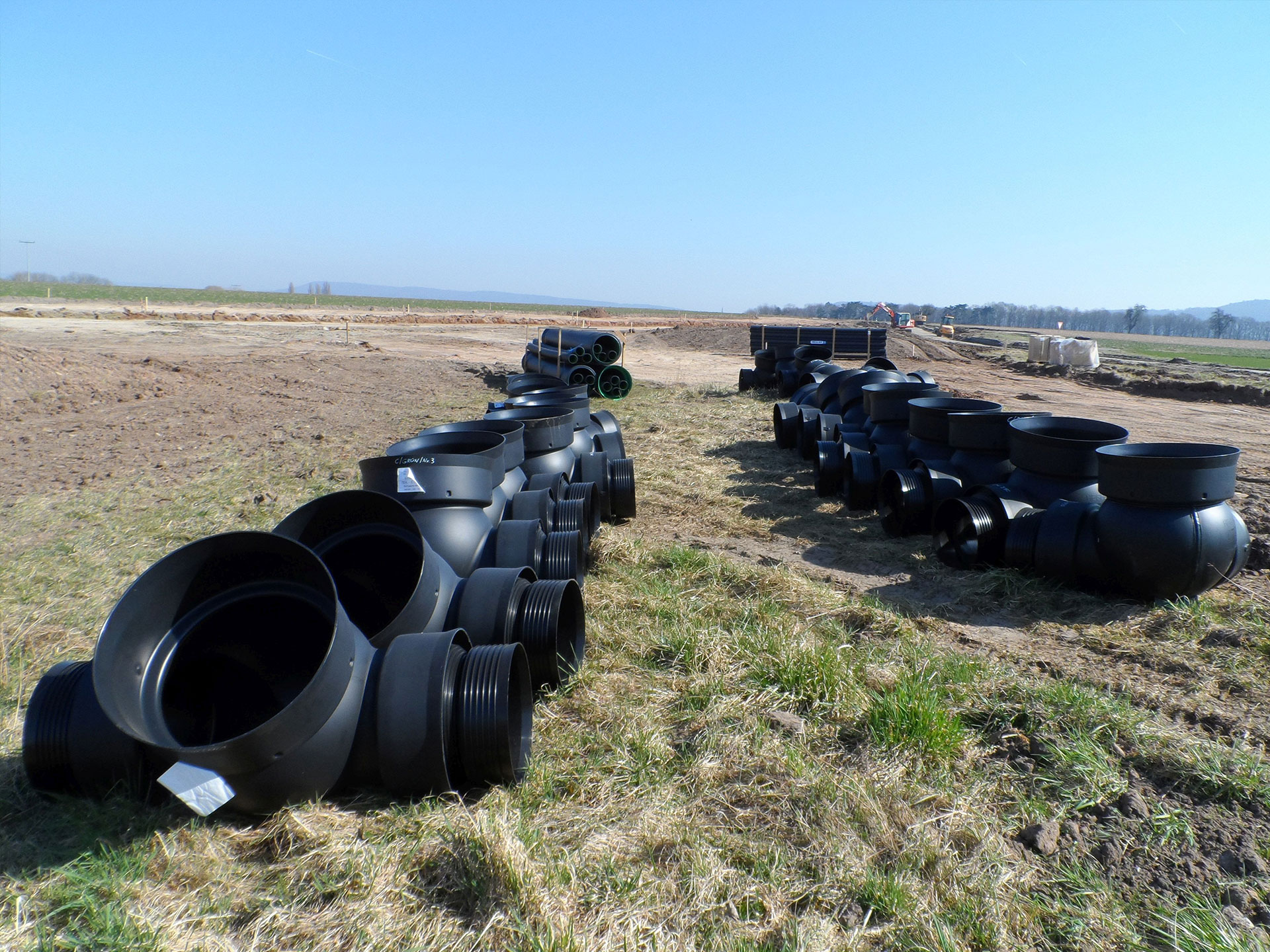

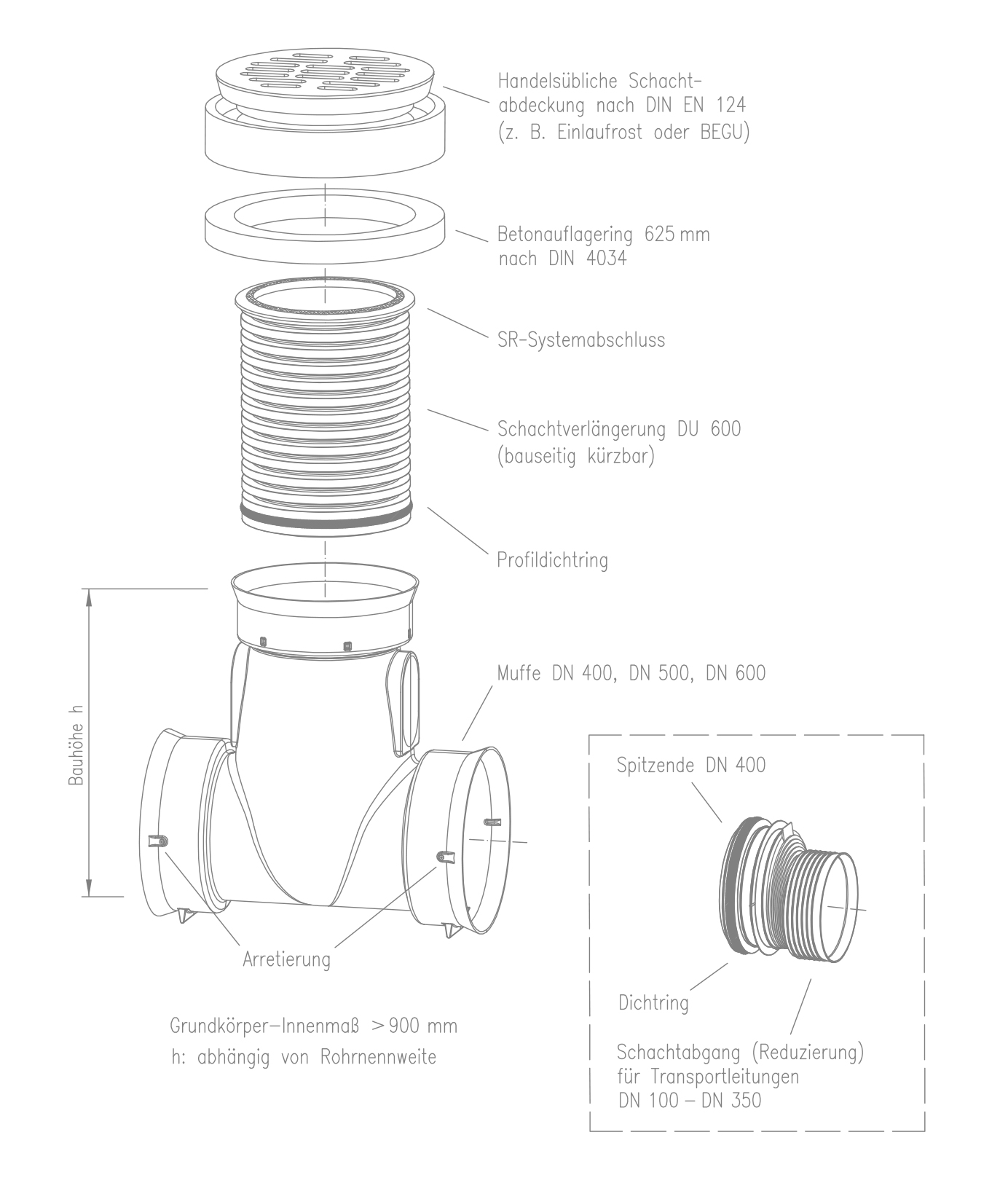

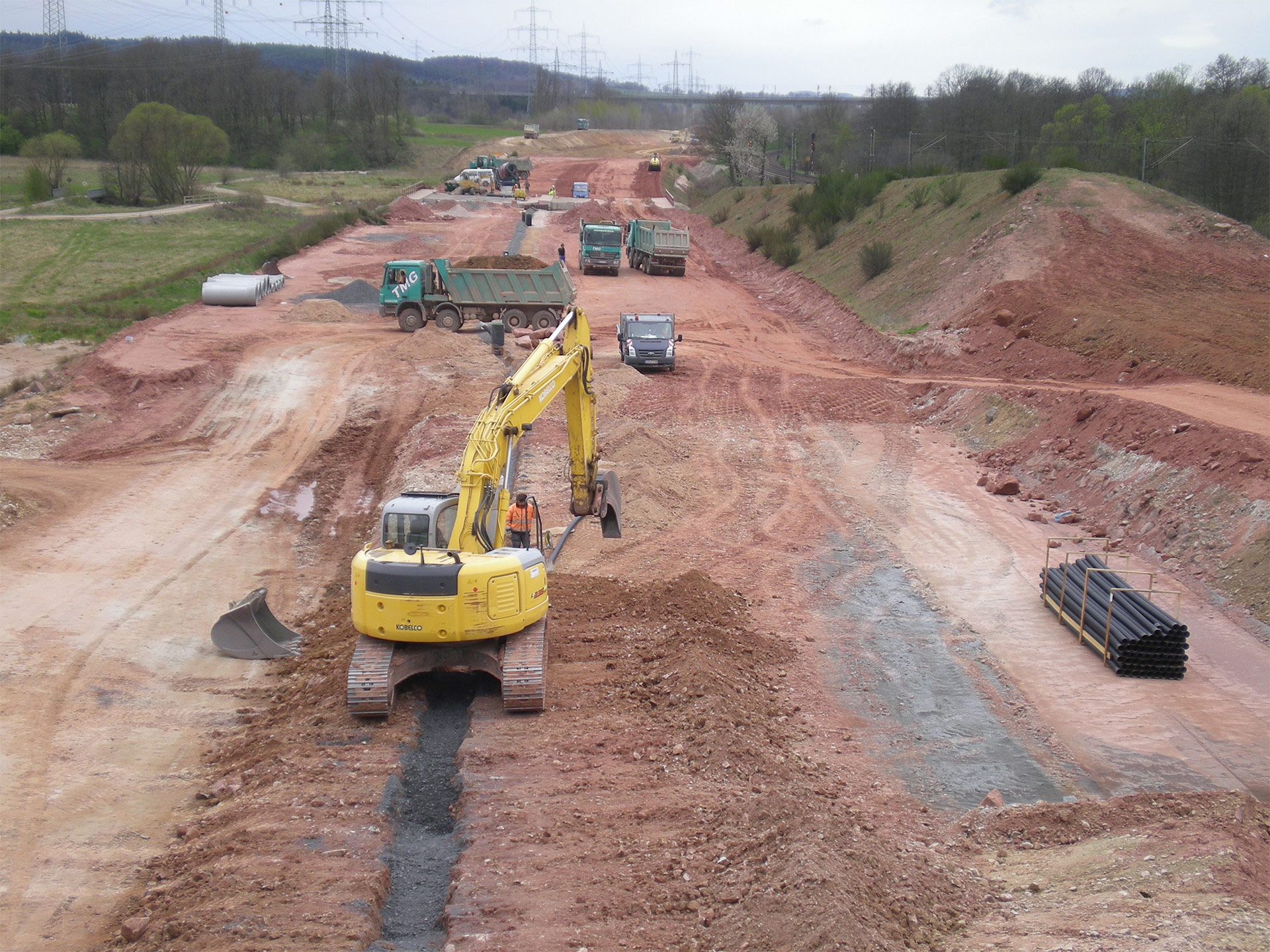

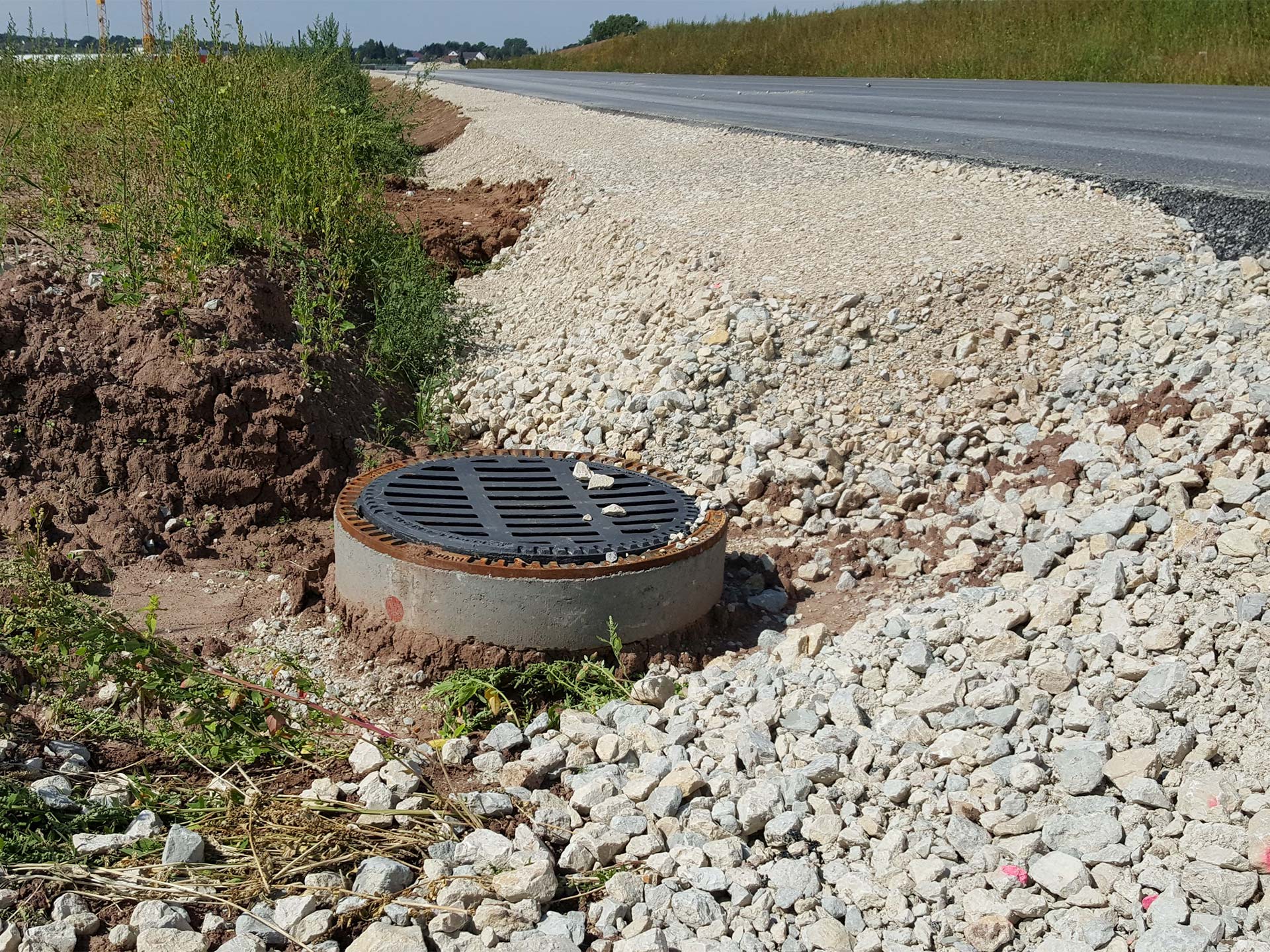

MULTI-inspect MONO
Kontroll- und Spülschacht aus PE-HD mit Grundkörperinnenmaß > 900 mm
für den Verkehrswegebau bis zu einer Rohrnennweite DN 600
für den Verkehrswegebau bis zu einer Rohrnennweite DN 600
Anwendung
Der MULTI-inspect MONO ergänzt die Schachtbaureihe als Kontroll- und Spülschacht für einen Rohranschluss bis zur Nennweite DN 600. Der Einsatzbereich innerhalb des Verkehrswegebaus ist vergleichbar zu den Typen MULTI-inspect 400/600. Eine handelsübliche Abdeckung/Einlaufrost nach DIN EN 124 (625 mm)
wird auf die Schachtverlängerung DU 600 fachgerecht aufgelegt.
- mediendichtes Schachtsystem
nach DIN EN ISO 13259 bzw. DIN EN 1610 - monolithische Bauweise aus PE-HD
- anwendungsgerechte Kontroll- und Spülmöglichkeit
- durchgehendes Rohr-/Sohlgerinne
- Grundkörperinnenmaß > 900 mm
- Schachtverlängerung DU 600
- Nennweitenspektrum DN 100 bis DN 600
- Schachtgrundkörper mit zwei Anschlüssen
180° - objektbezogene Sondergeometrien
auf Anfrage - Reduzierungen DN 100 bis DN 350 mit zugfester Arretierung (patentrechtlich geschützt)
- Setzungsnocken in der Steigrohrmuffe
zur Vermeidung von Bauschäden
- funktionssicherer Anschluss von Regenwasserkanal- bzw. Sickerrohren
- geeignet für SWL 60 im Verkehrswegebau
- Nutzhöhe des Grundkörpers ≤ DN 400 = 0,75 m
(DN 500 = 1,12 m/DN 600 = 1,23 m) - Einbautiefe t für ≤ DN 400 ≥ 1,00 m
(DN 500 ≥ 1,42 m/DN 600 ≥ 1,52 m) - ideal bei beengten Platzverhältnissen
und geringen Einbautiefen - bruch- und rissfest,
auch bei niedrigen Temperaturen - bestes Abriebverhalten
- geringes Gewicht, leichtes Baustellenhandling, einfache Montage
- umweltfreundlich und recyclebar
- unabhängiger Lastabtrag von der Schachtverlängerung auf den Grundkörper
- handelsübliche Abdeckung DIN EN 124 (625 mm)
- hohe Kombinationsvielfalt
- optional als Einlaufschacht in der Muldenentwässerung
- langlebig, hohe Nutzungsdauer von PE-HD
Downloadbereich
- Prospekte|
- Produktdaten|
- Systemzeichnungen
ENTWÄSSERUNG VERKEHRSWEGEBAU

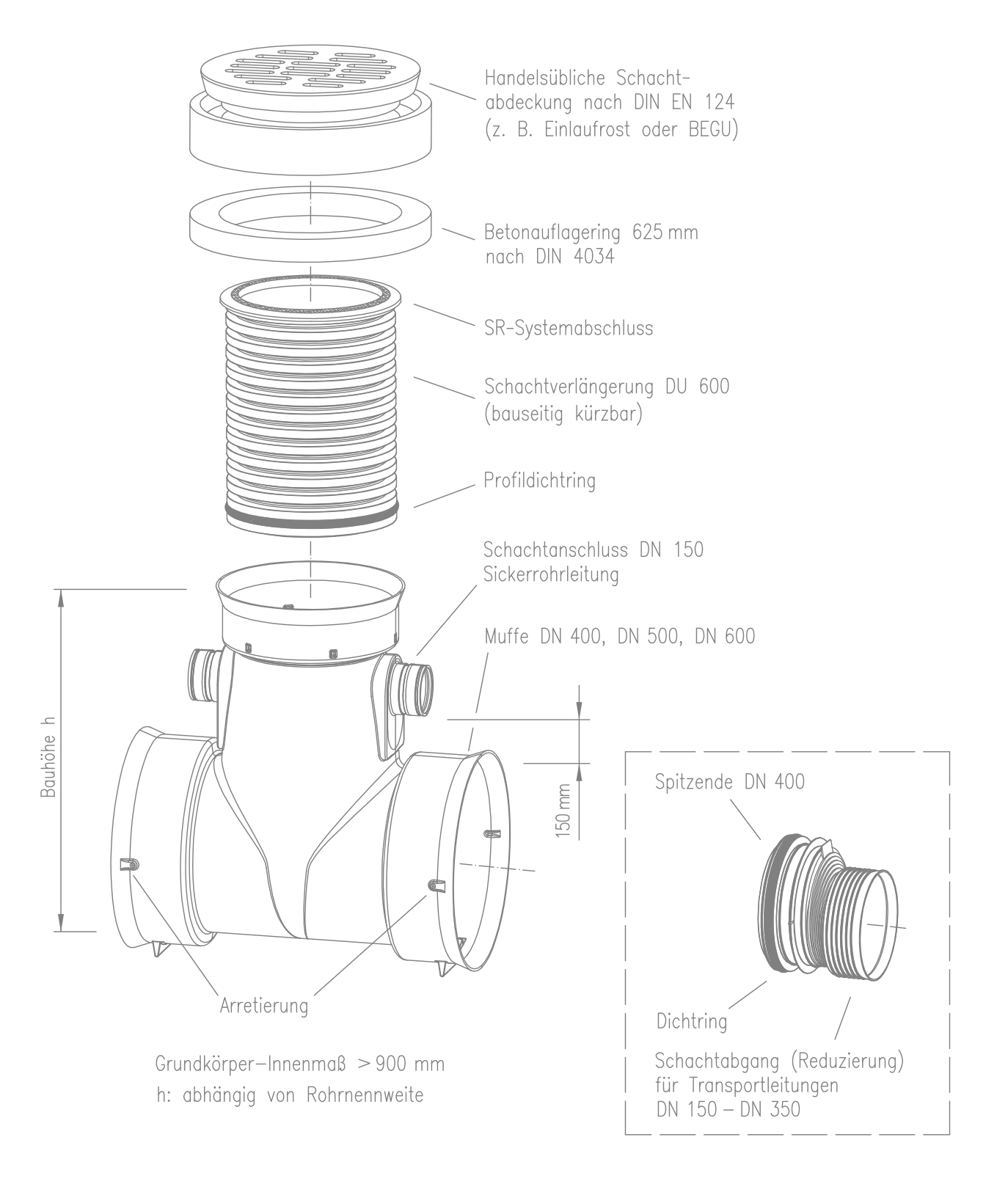

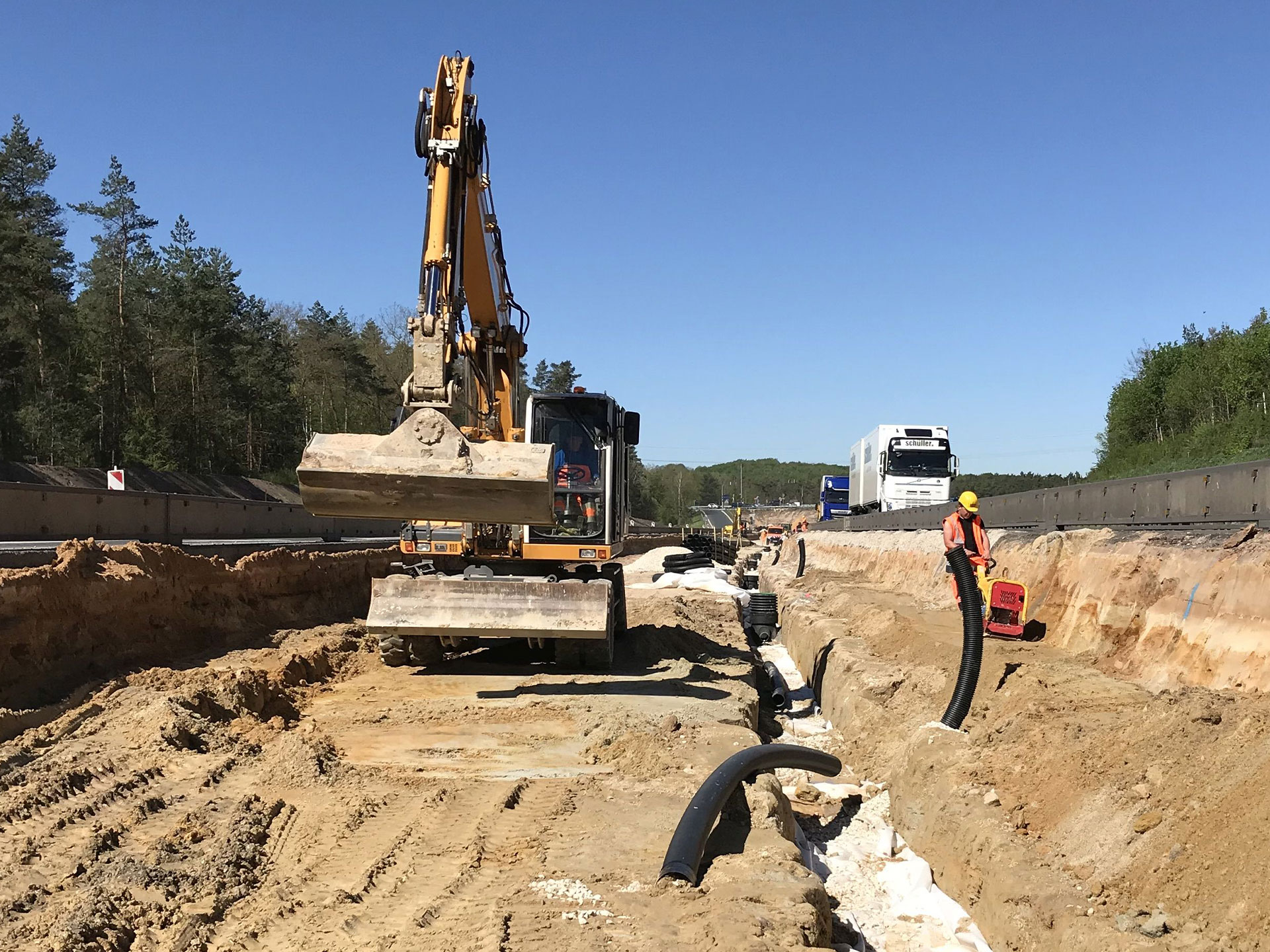

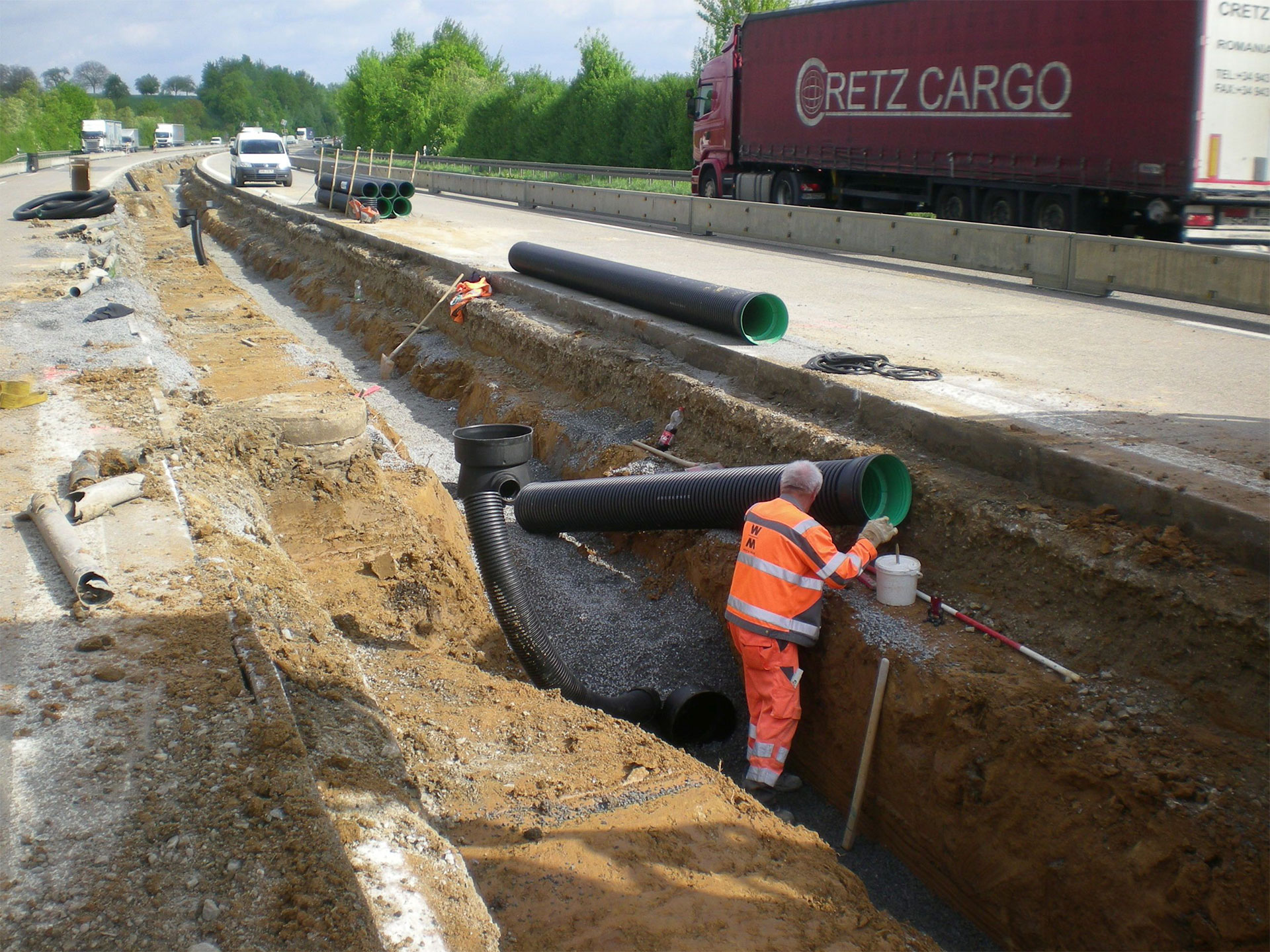

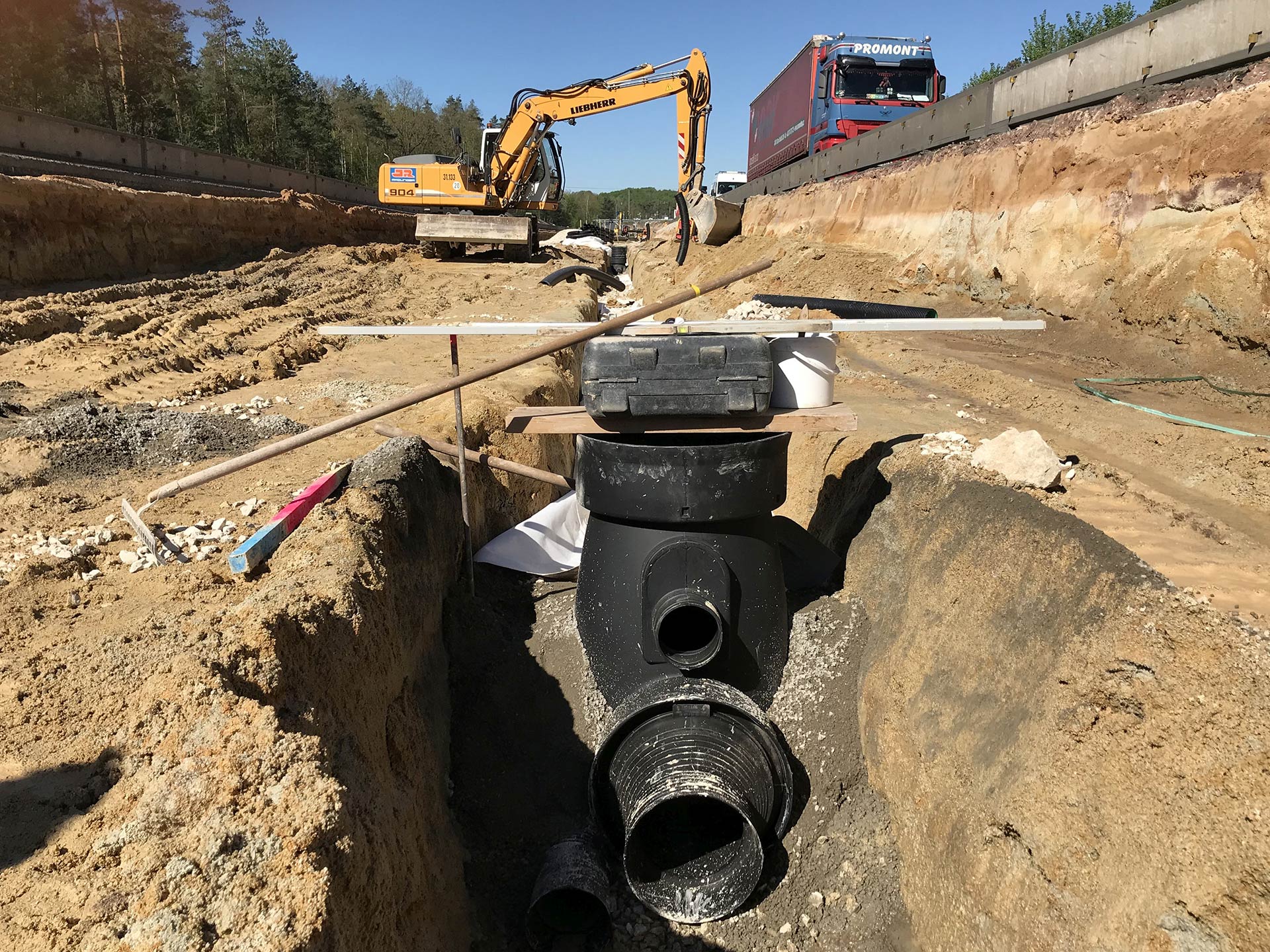

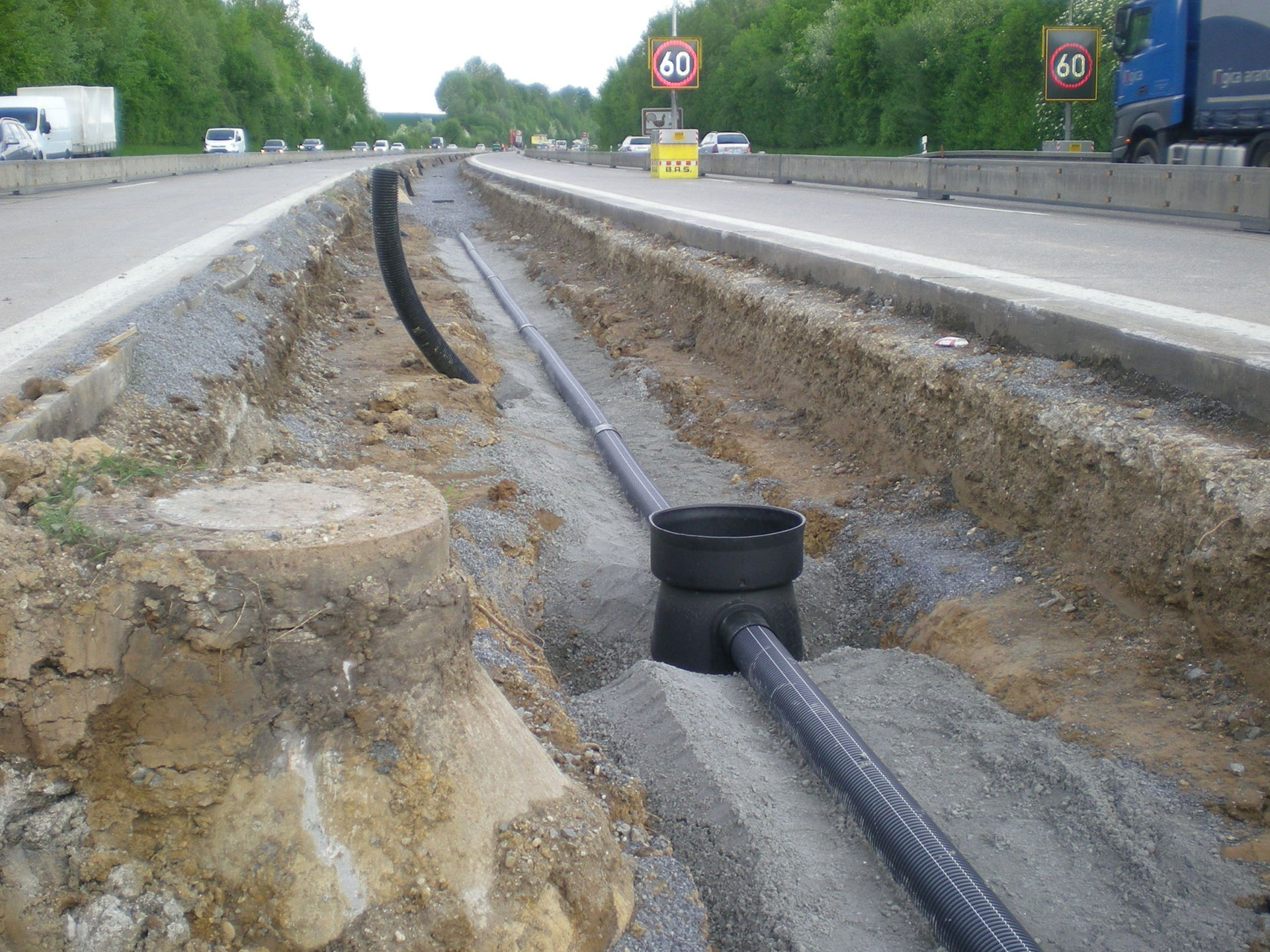

MULTI-inspect DUO
Kontroll- und Spülschacht aus PE-HD mit Grundkörperinnenmaß > 900 mm
in Huckepackanordnung für den Verkehrswegebau bis zu einer Rohrnennweite DN 600
in Huckepackanordnung für den Verkehrswegebau bis zu einer Rohrnennweite DN 600
Anwendung
Der MULTI-inspect DUO ergänzt die Schachtbaureihe als Kontroll- und Spülschacht in Huckepackanordnung für einen Rohranschluss bis zur Nennweite DN 600.
Die Ableitung des Oberflächenwassers und die Aufnahme von anfallendem Sickerwasser in der Huckepackanordnung entspricht den entwässerungs-
technischen Kriterien nach dem Stand der Technik.
Mit dem erweiterten Nennweitenspektrum bis DN 600 ist ein breiter Einsatzbereich auch für umfangreiche Maßnahmen von Bundesfernstraßen gegeben.
- kombinierter Anschluss von Transport- und Sickerleitungen in Huckepackanordnung
- mediendichtes Schachtsystem
nach DIN EN ISO 13259 bzw. DIN EN 1610 - monolithische Bauweise aus PE-HD
- anwendungsgerechte Kontroll- und Spülmöglichkeit
- durchgehendes Rohr-/Sohlgerinne
- Grundkörperinnenmaß > 900 mm
- Schachtverlängerung DU 600
- Nennweitenspektrum DN 100 bis DN 600
- Schachtgrundkörper mit zwei Anschlüssen 180° - objektbezogene Sondergeometrien auf Anfrage
- Reduzierungen DN 100 bis DN 350 mit zugfester Arretierung (patentrechtlich geschützt)
- Setzungsnocken in der Steigrohrmuffe
zur Vermeidung von Bauschäden
- funktionssicherer Anschluss von Regenwasserkanal- bzw. Sickerrohren
- Huckepackanordnung mit 15 cm Regelabstand
- geeignet für SWL 60 im Verkehrswegebau
- Nutzhöhe des Grundkörpers ≤ DN 400 = 1,06 m
(DN 500 = 1,12 m/DN 600 = 1,23 m) - Einbautiefe t für ≤ DN 400 ≥ 1,32 m
(DN 500 ≥ 1,42 m/DN 600 ≥ 1,52 m) - ideal bei beengten Platzverhältnissen
und geringen Einbautiefen - bruch- und rissfest,
auch bei niedrigen Temperaturen - bestes Abriebverhalten
- geringes Gewicht, leichtes Baustellenhandling, einfache Montage
- umweltfreundlich und recyclebar
- unabhängiger Lastabtrag von der Schachtverlängerung auf den Grundkörper
- handelsübliche Abdeckung DIN EN 124 (625 mm)
- hohe Kombinationsvielfalt
- optional als Einlaufschacht in der Muldenentwässerung
- langlebig, hohe Nutzungsdauer von PE-HD
